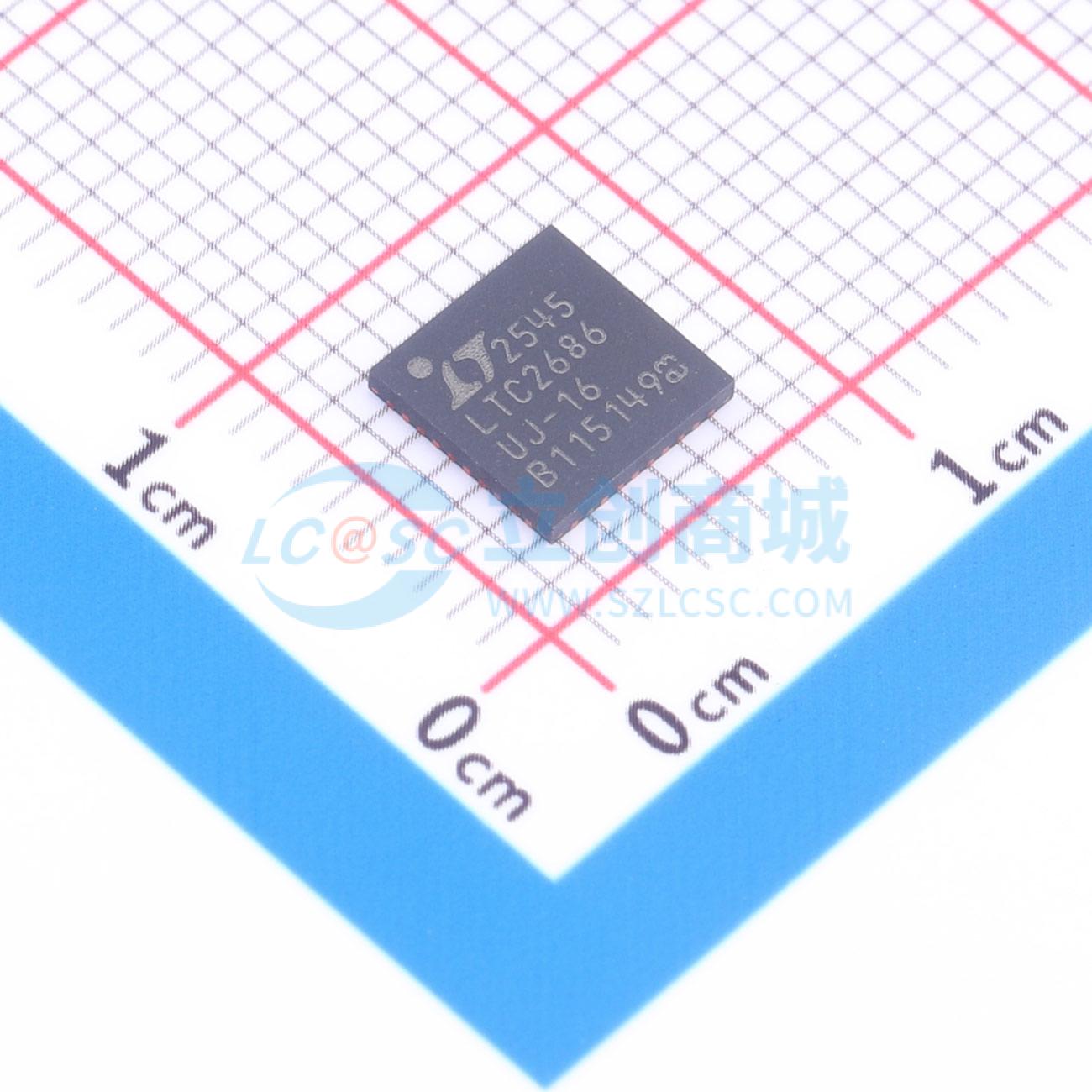

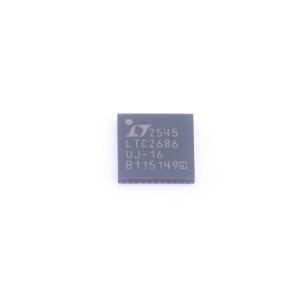

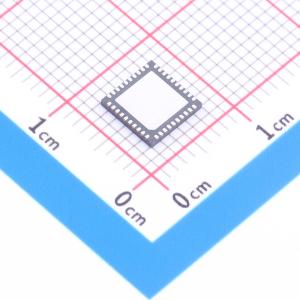

LTC2686HUJ-16#PBF
8通道、16位电压输出SoftSpan DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款8通道、16位、±15V数模转换器（DAC），带有集成精密基准。保证单调，内置轨到轨输出缓冲器，可提供或吸收高达55 mA的电流。提供五种输出范围，最高可达±15 V，每个通道的范围可独立编程。内部4.096 V精密基准设置输出电压的精度，也可使用外部基准以获得更多范围选项。三个切换引脚支持输入寄存器A和输入寄存器B的切换或多频率正弦抖动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。可编程失调和增益寄存器提高了DAC输出的精度。串行外设接口（SPI）和与MICROWIRE兼容的3线串行接口可在低至1.71 V的逻辑电平和高达50 MHz的时钟速率下工作。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2686HUJ-16#PBF
- 商品编号
- C5200751
- 商品封装
- QFN-40(6x6)
- 包装方式
- 管装
- 商品毛重
- 1.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 8 | |
| 接口类型 | SPI | |
| 工作电压 | 4.75V~5.25V | |
| 稳定时间 | 25us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 20uA |
商品概述
LTC2686是一款8通道、16位、±15 V的数模转换器（DAC），集成了精密基准源。LTC2686保证单调，内置轨到轨输出缓冲器，可提供或吸收高达55 mA的电流。这款SoftSpan DAC提供五种输出范围，最高可达±15 V。每个通道的范围均可独立编程。 内部4.096 V精密基准源设定输出电压的精度。也可使用外部基准源以获得更多范围选项。三个切换引脚支持输入寄存器A和输入寄存器B切换，或支持多频率的正弦抖动。模拟多路复用器简化了引脚电压、负载电流和结温的测量。 可编程失调和增益寄存器可提高DAC输出的精度。 串行外设接口（SPI）和兼容MICROWIRE的三线串行接口可在低至1.71 V的逻辑电平下工作，时钟速率最高可达50 MHz。
商品特性
- 八个独立的SoftSpan DAC通道
- 独立可编程输出范围：0 V至5 V、0 V至10 V、±5 V、±10 V、±15 V
- 所有范围均具备完整的16位分辨率
- 灵活的单电源或双电源工作模式
- 最大积分非线性（INL）误差：±3 LSB
- 精密4.096 V基准源，最大±10 ppm/℃
- 使用最多3个切换引脚实现A/B切换或正弦抖动
- 用于输出电压和负载电流检测的多路复用器
- 输出保证可驱动±55 mA
- 6 mm×6 mm、40引脚LFCSP封装
应用领域
- 光网络
- 仪器仪表
- 数据采集
- 自动测试设备
- 过程控制和工业自动化
