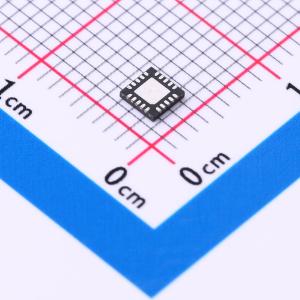

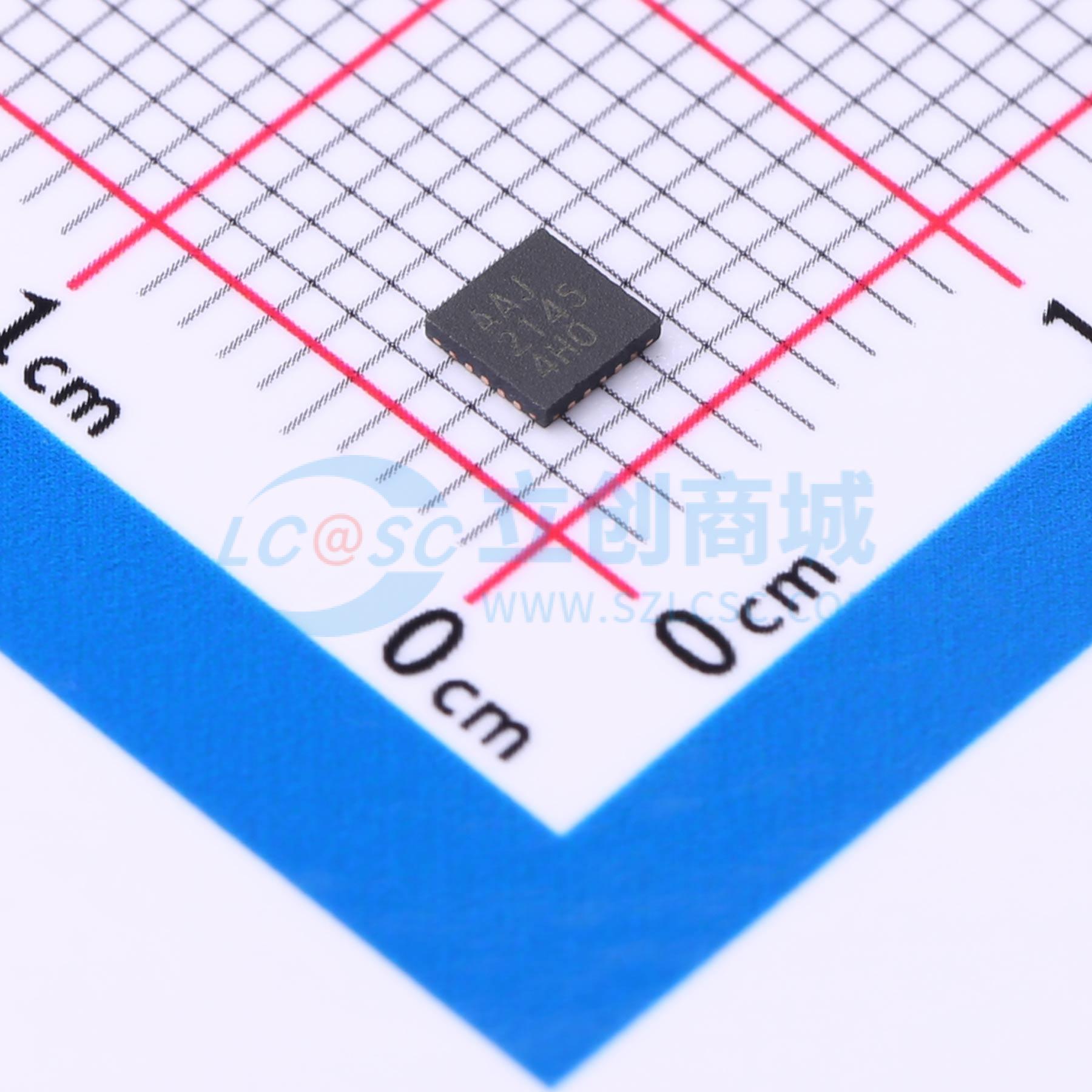

MCP3561RT-E/NC

MCP3561/2/4R 是 1/2/4 通道、24 位的 Δ-Σ 模数转换器 (ADC)，可编程数据速率高达 153.6 ksps。它们具备集成特性，如内部电压基准、内部振荡器、温度传感器和烧断传感器检测功能，以减少系统组件数量和总体解决方案成本。 MCP3561/2/4R ADC 可通过过采样率 (OSR) 从 32 到 98304 以及增益从 1/3x 到 64x 进行完全配置。这些器件包含一个带有多个监控通道的内部定序器（扫描模式）和一个 24 位定时器，能够自动创建转换循环序列，无需 MCU 通信。先进的安全特性，如 CRC 和寄存器映射锁定，可确保配置锁定和完整性，以及安全环境下的通信数据完整性。 这些器件配备一个 20 MHz 的 SPI 兼容串行接口。通过 8 位命令，通信得到了极大简化，包括各种连续读/写模式和 24/32 位多数据格式，可通过 8 位、16 位或 32 位 MCU 的直接内存访问 (DMA) 进行访问。 MCP3561/2/4R 器件有带引脚的 20 引脚 TSSOP 封装，以及超小型 3 mm x 3 mm x 0.55 mm 的 20 引脚 UQFN - 20 封装，工作温度范围扩展至 -40°C 至 +125°C。

• 一/二/四个差分或二/四/八个单端输入通道
• 24 位分辨率
• 可编程数据速率：高达 153.6 ksps
• 可编程增益：0.33x 至 64x
• 106.7 dB SINAD、-116 dBc THD、120 dBc SFDR（增益 = 1x，4800 SPS）
• 低温漂：- 失调误差漂移：4/增益 nV/°C（AZ_MUX = 1）- 增益误差漂移：0.5 ppm/°C（增益 = 1x）
• 低噪声：90 nVRMS（增益 = 16x，12.5 SPS）
• RMS 有效位数：高达 23.3 位
• 宽输入电压范围：0V 至 AVDD
• 可选内部 2.4V 电压基准，温漂 15 ppm/°C
• 差分电压基准输入
• 内部振荡器或外部时钟选择
• 超低完全关断电流消耗（< 2.4 μA）
• 内部温度传感器
• 用于传感器开路/短路检测的烧断电流源
• 24 位数字失调和增益误差校准寄存器
• 用于自动多路复用的内部转换定序器（扫描模式）
• 专用 IRQ 引脚，便于同步
• 先进的安全特性：- 用于安全 SPI 通信的 16 位 CRC - 用于保护配置的 16 位 CRC 和 IRQ - 带 8 位安全密钥的寄存器映射锁定 - 用于系统诊断的监控控制
• 20 MHz SPI 兼容接口，模式 0,0 和 1,1
• AVDD：2.7V - 3.6V
• DVDD：1.8V - 3.6V
• 扩展温度范围：-40°C 至 +125°C
• 封装：3 mm x 3 mm x 0.55 mm 20 引脚 UQFN 和 6.4 mm x 6.4 mm x 1 mm 20 引脚 TSSOP

• 精密传感器换能器和变送器：压力、应变、流量和力测量
• 工厂自动化和过程控制
• 便携式仪器
• 温度测量
