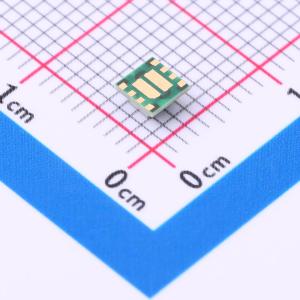

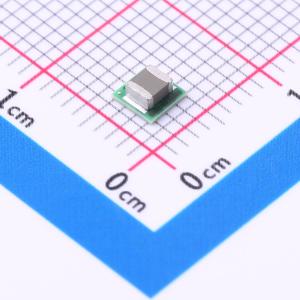

温馨提醒：图片仅供参考，商品以实物为准
LMZ21701SILT
降压型 1A 3V~17V
关税
- 描述
- 微型模块是易于使用的降压直流/直流解决方案，可在空间受限的应用中驱动高达 1000mA 的负载。仅需一个输入电容器、一个输出电容器、一个软启动电容器和两个电阻器即可完成基本操作。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ21701SILT
- 商品编号
- C5200648
- 商品封装
- SMD-8P,3.5x3.5mm
- 包装方式
- 编带
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；可调软启动；过流保护；工作状态指示 |
商品概述
LMZ21701 微型模块是易于使用的降压直流/直流解决方案，可在空间受限的应用中驱动高达 1000mA 的负载。仅需一个输入电容器、一个输出电容器、一个软启动电容器和两个电阻器即可完成基本操作。
商品特性
- 集成电感
- 微型 3.5 mm × 3.5 mm × 1.75 mm 封装
- 35-mm² 解决方案尺寸（单侧）
- 结温范围为 -40℃ 至 125℃
- 可调输出电压
- 集成补偿
- 可调软启动功能
- 启动至预偏置负载
- 电源正常状态和使能引脚
- 节能模式无缝转换
- 高达 1000mA 的输出电流
- 输入电压范围为 3V 至 17V
- 输出电压范围为 0.9V 到 6V
- 效率高达 95%
- 1.5μA 关断电流
- 17μA 静态电流
- 可借助 WEBENCH® 电源设计器创建定制设计
应用领域
- 3.3V、5V 或 12V 输入电压的负载点转换
- 空间受限型应用
- 低压降稳压器 (LDO) 替代产品
