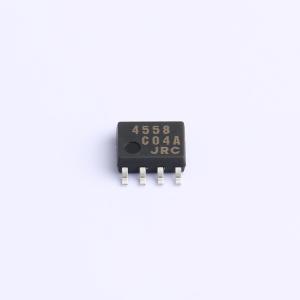

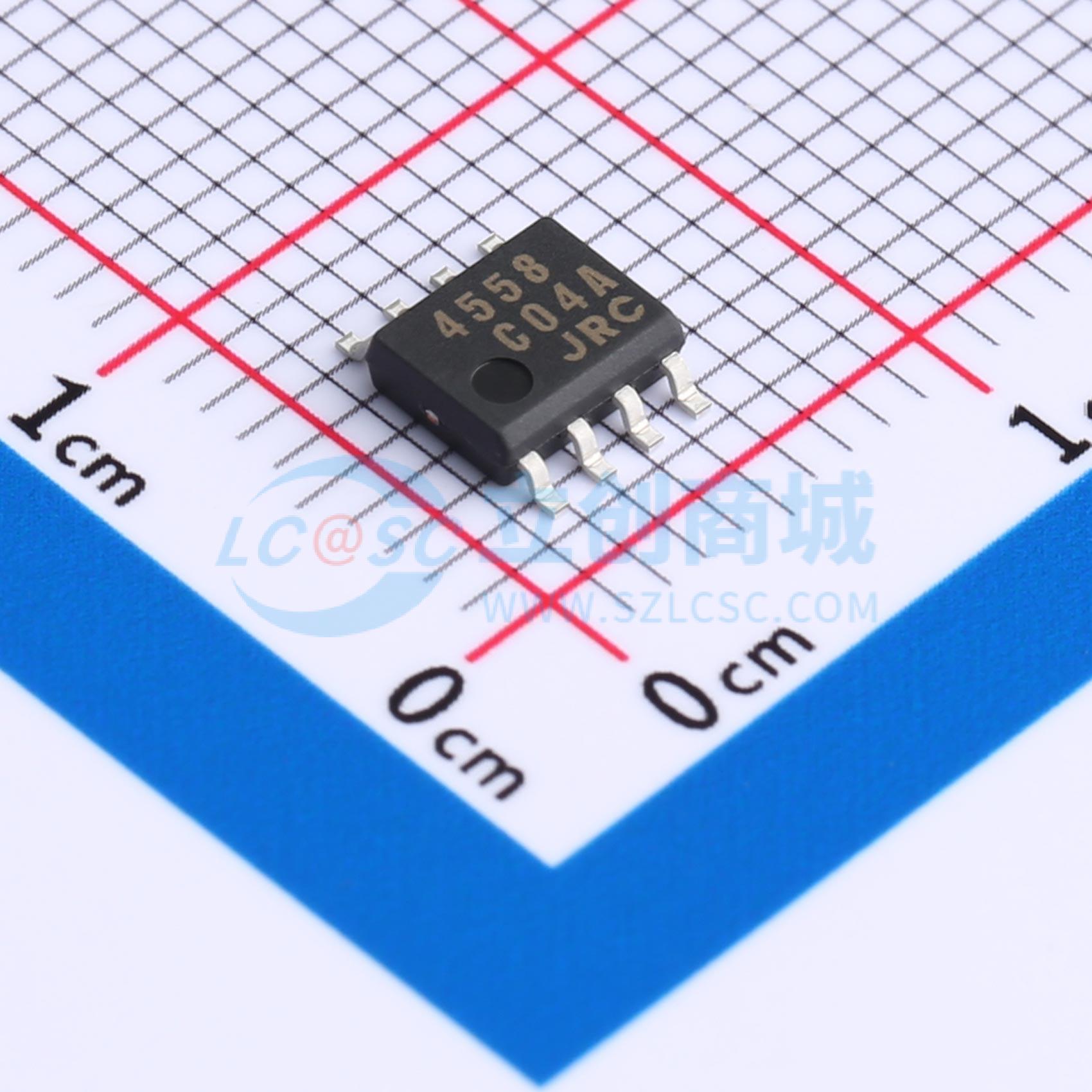

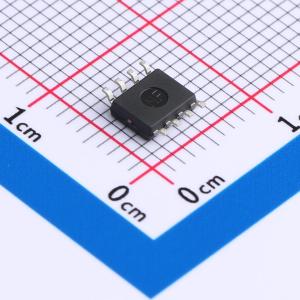

NJM4558E-TE1
双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NJM4558/4559 集成电路是双路高增益运算放大器，采用先进的外延工艺在单块硅芯片上制造，并进行了内部补偿。将 NJM741 的特性与单片芯片上双路器件的参数紧密匹配和跟踪相结合，产生了独特的性能特点。出色的通道隔离度使得该双路器件可用于单 NJM741 运算放大器应用，提高了集成度。它特别适用于差分输入、差分输出应用，以及电位计放大器，还有那些需要增益和相位匹配通道的应用。
- 品牌名称
- JRC
- 商品型号
- NJM4558E-TE1
- 商品编号
- C5200649
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | - | |
| 工作温度 | -20℃~+75℃ | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
NJM4558/4559 集成电路是双路高增益运算放大器，采用先进的外延工艺在单块硅芯片上制造，并进行了内部补偿。 将 NJM741 的特性与单片芯片上双路器件的参数紧密匹配和跟踪相结合，产生了独特的性能特点。出色的通道隔离度使得该双路器件可用于单 NJM741 运算放大器应用，提高了集成度。它特别适用于差分输入、差分输出应用，以及电位计放大器，还有那些需要增益和相位匹配通道的应用。
