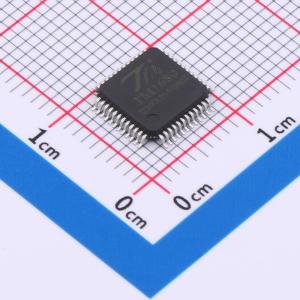

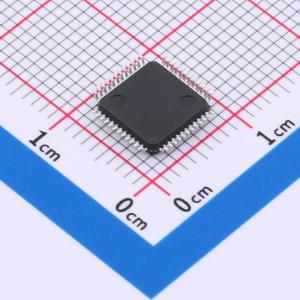

温馨提醒：图片仅供参考，商品以实物为准
TM1680-LQFP-48
32*8&24*16 LED驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和24ROW/16COM），可以用来驱动点阵LED。该芯片提供了软件设置的16个级别的脉宽调制控制输出，可以调整LED循环显示的亮度。利用串行接口（I2C通信接口）串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE）和数据模式（DATA、MODE），只需要简单的命令就可以建立起主控芯片和该芯片的通信。通过该芯片便可以进行持续的输出显示，在LED灯的显示中具有广泛的应用性。
- 品牌名称
- TM(天微)
- 商品型号
- TM1680-LQFP-48
- 商品编号
- C5200091
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 24段x8位 | |
| 接口类型 | I²C | |
| 工作电压 | 2.4V~5.5V | |
| 时钟频率(fc) | 400kHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 功能特性 | PWM调光；可级联功能；内置显示RAM | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
TM1680是一款用于存储器交换的LED显示控制驱动芯片，支持多种行/列模式选择，包括32行/8列和24行/16列，适用于驱动点阵LED。该芯片提供可通过软件设置的16级脉宽调制控制输出，用于调节LED循环显示的亮度。通过串行接口采用I²C通信协议，可便捷地进入命令模式和数据模式，仅需简单指令即可建立主控芯片与TM1680之间的通信。TM1680能够实现持续的输出显示，在LED显示领域应用广泛，例如工业仪表控制、数字钟、温度计、计数器、电压表显示、仪表数据读取以及智能手环等。
商品特性
- 工作电压范围2.4~5.5V
- 提供32行×8列和24行×16列两种显示方案可选
- 集成显示存储器：64×4位显示RAM（对应32行×8列模式）或96×4位显示RAM（对应24行×16列模式）
- 16级脉宽调制亮度控制
- 内置256kHz RC振荡器
- 采用I²C接口进行通信
- 支持数据模式和命令模式指令
- 可选的NMOS输出通道和PMOS输出通道
- 封装形式：LQFP48、LQFP52
