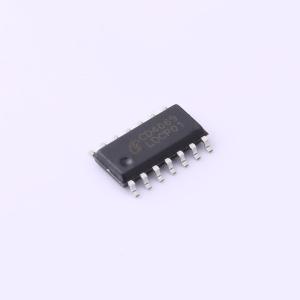

温馨提醒：图片仅供参考，商品以实物为准
CD4069
CMOS 六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4069是由六个CMOS反相器电路组成，此器件主要用作通用反相器，即应用于不需要功率TTL驱动和逻辑电平转换功能的电路。 输入电压：0～VDD 输出响应快 静态电流低：IDD<1μA
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- CD4069
- 商品编号
- C5199945
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 18mA | |
| 拉电流(IOH) | 3.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 4.95V~5V；14.95V~15V；9.95V~10V | |
| 低电平范围(VOL) | 0V~50mV | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 工作温度 | 0℃~+70℃ |
