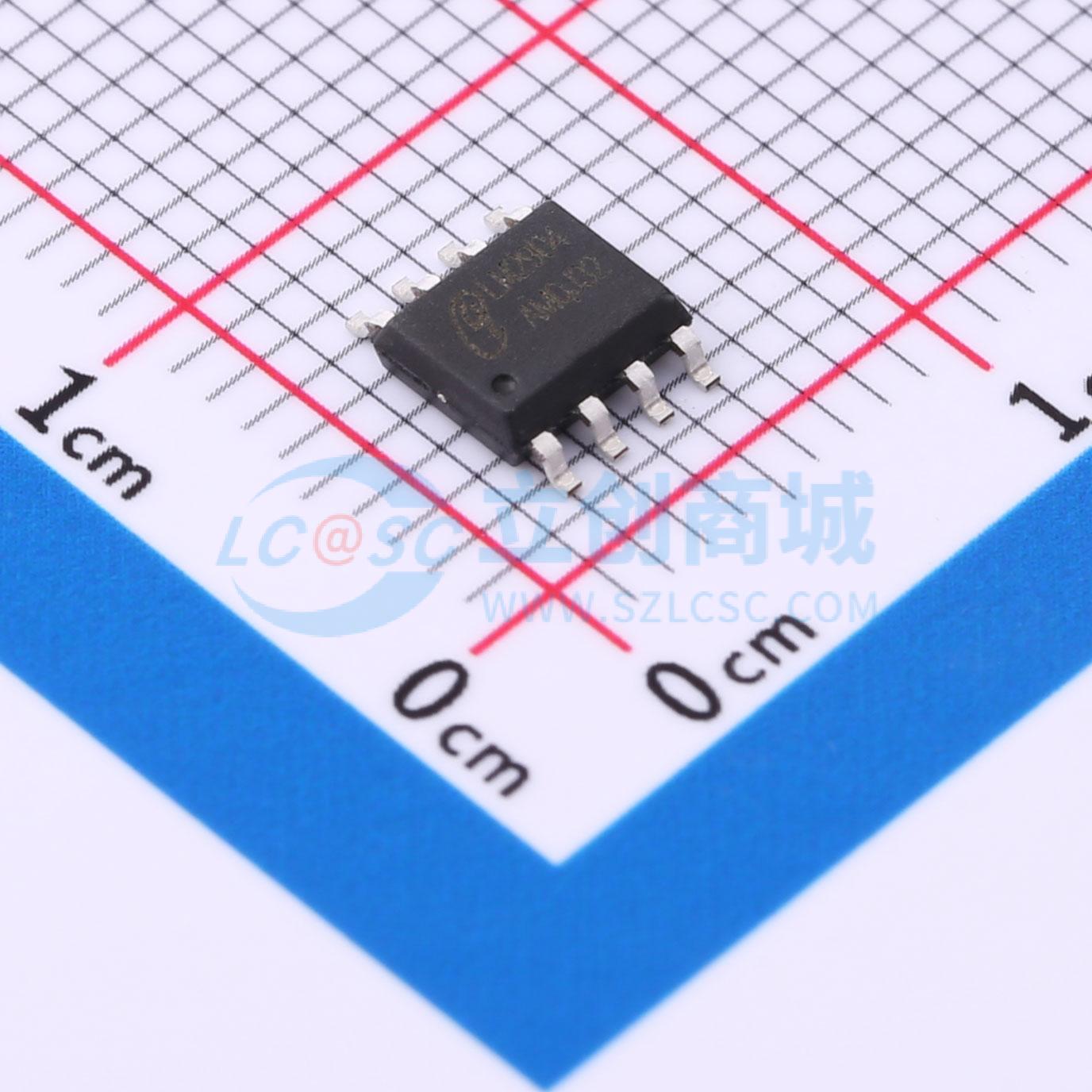

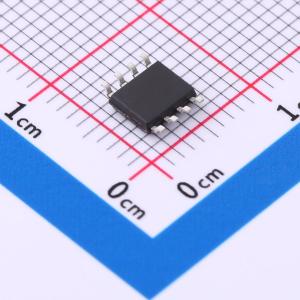

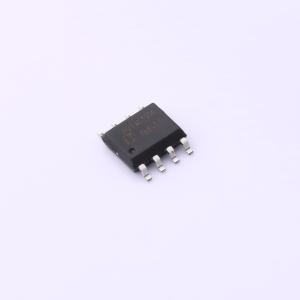

温馨提醒：图片仅供参考，商品以实物为准
LM2904
工业标准双路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2904是由两个独立的，高增益，频率补偿的运算放大器组成，这些运算放大器设计为可在较宽的电压范围内由单电源供电。最低工作电压为3V，最高工作电压达到32V。 LM2904在每路运放约350uA的情况下，可提供1MHz的增益带宽积，且单位增益稳定。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- LM2904
- 商品编号
- C5199947
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
LM2904是由两个独立的，高增益，频率补偿的运算放大器组成，这些运算放大器设计为可在较宽的电压范围内由单电源供电。最低工作电压为3V，最高工作电压达到32V。
LM2904在每路运放约350uA的情况下，可提供1MHz的增益带宽积，且单位增益稳定。此外LM2904有着较低的失调电压，室温下典型值3mV。较宽的温度工作范围使其满足大多数应用场所与环境。
应用在单电源电压系统中易实现的所有运算放大电路，此类电路设备可直接使用数字系统中的标准5V电源，无需额外的电源设备供其工作。
商品特性
- 较低功耗：350uA/single
- 3V~32V的宽工作电压
- 单位增益稳定
- 增益带宽积：1MHz
- 转换速率：0.3V/μs
- 低输入失调电压：3mV（Typ）
- 封装：DIP8 / SOP8
应用领域
- 单级低通滤波器
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机、冰箱
- 可编程逻辑控制器
- 电子销售点系统
- 各类电机的控制
- 交流、串式、中央逆变器和变频器
