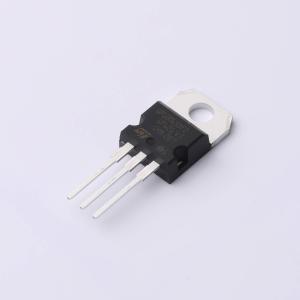

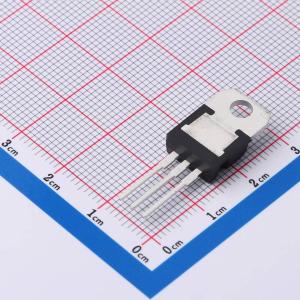

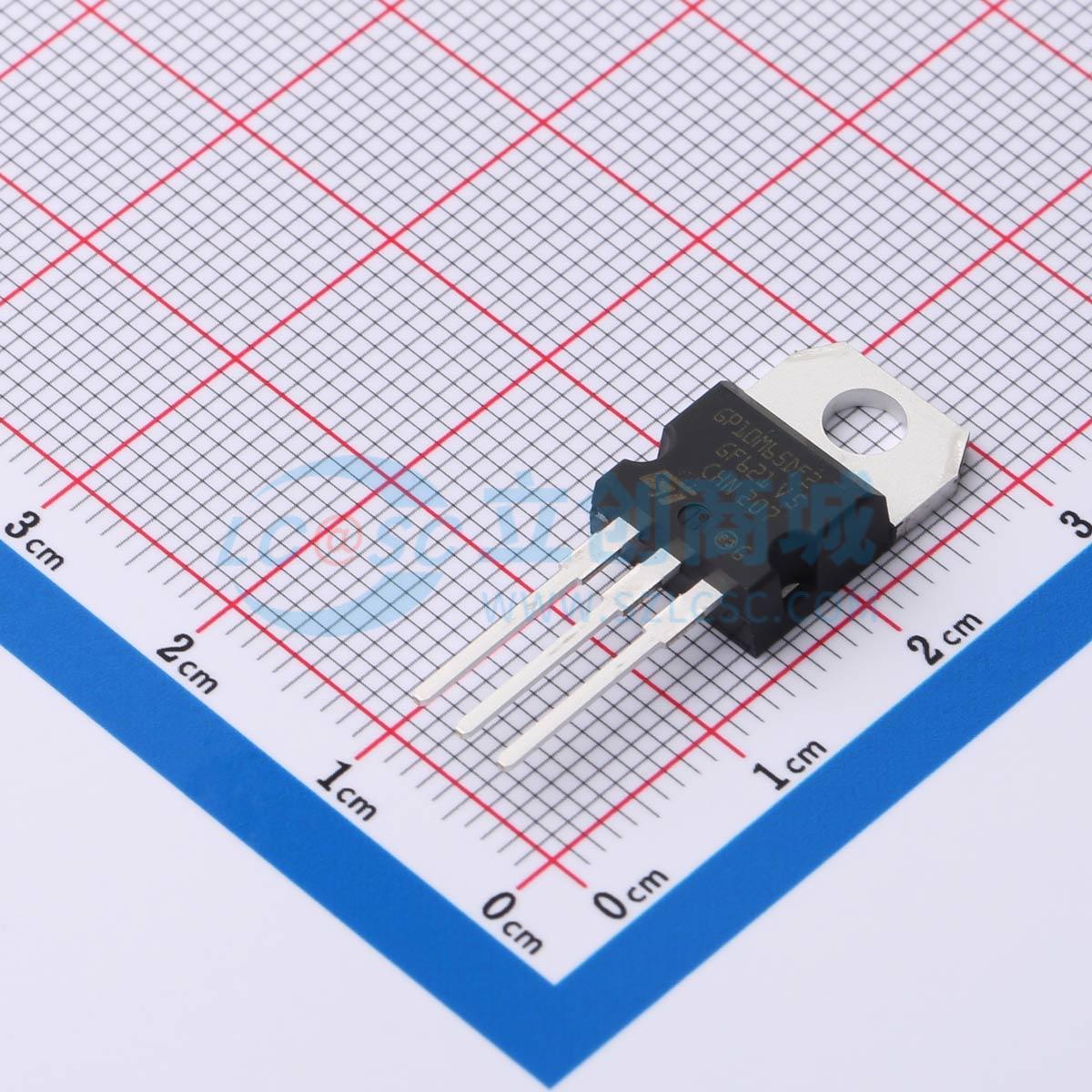

STGP10M65DF2
STGP10M65DF2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 沟槽栅场截止IGBT，M系列，650 V、10 A，低损耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGP10M65DF2
- 商品编号
- C5198273
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 115W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 10A | |
| 集电极脉冲电流(Icm) | 40A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.55V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 28nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 840pF | |
| 输出电容(Coes) | 63pF | |
| 反向传输电容(Cres) | 16pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 91ns | |
| 导通损耗(Eon) | 120uJ | |
| 关断损耗(Eoff) | 270uJ | |
| 反向恢复时间(Trr) | 96ns | |
| 工作温度 | -55℃~+175℃ |
