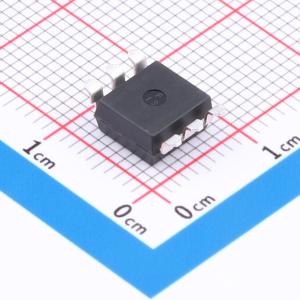

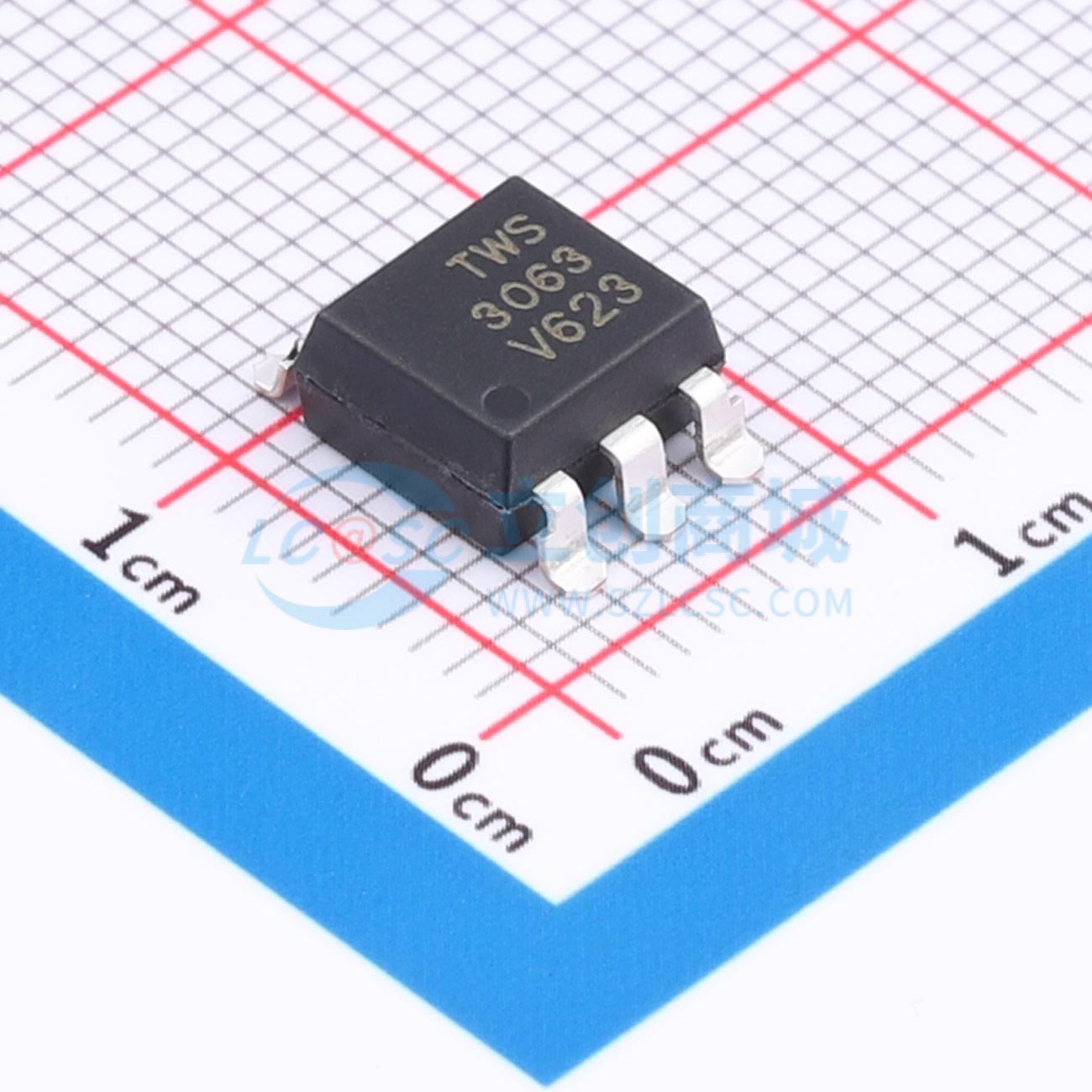

TWS3063(SL)(T1)-GV(ZF)

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TWS(太为半导体)
商品型号: TWS3063(SL)(T1)-GV(ZF)
商品编号: C55097846
商品封装: SMD-6P
包装方式: 编带
商品毛重: 0.7114克(g)

商品参数

商品概述

TWS303X(ZF)、TWS304(ZF)和TWS306X(ZF)系列将AlGaAs红外发光二极管作为发射器，该发射器光耦合到塑料DIP6封装中的单片硅过零光控双向可控硅，提供多种引脚成型选项。采用坚固的共面双模具结构，TWS303X(ZF)、TWS304(ZF)和TWS306X(ZF)系列可提供稳定的隔离性能。

商品特性

5000 VRMS高隔离
直流输入，过零光控双向可控硅输出
工作温度范围 -40℃ 至 100℃
符合REACH & RoHS要求
MSL等级1级
获得合规认证:
- UL - UL1577
- VDE - EN60747-5-5(VDE0884-5)
- CQC - GB4943.1, GB8898

应用领域

电磁阀/阀门控制
照明控制
电机控制
温度控制
静态交流电源开关
固态继电器
微处理器与115VAC至240VAC外围设备的接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	通道数	1
	过零功能	有
	输入类型	DC
	可控硅类型	双向可控硅
	负载电压	600V
	输出电流(It(rms))	100mA
	正向压降(Vf)	1.24V
	正向电流	60mA

	属性	参数值
	静态dv/dt	1000V/us
	隔离电压(Vrms)	5kV
	耗散功率(Pd)	400mW
	工作温度	-40℃~+100℃
	端子数	6
	保持电流(Ih)	250uA
	浪涌电流	1A
	功能特性	过零触发
