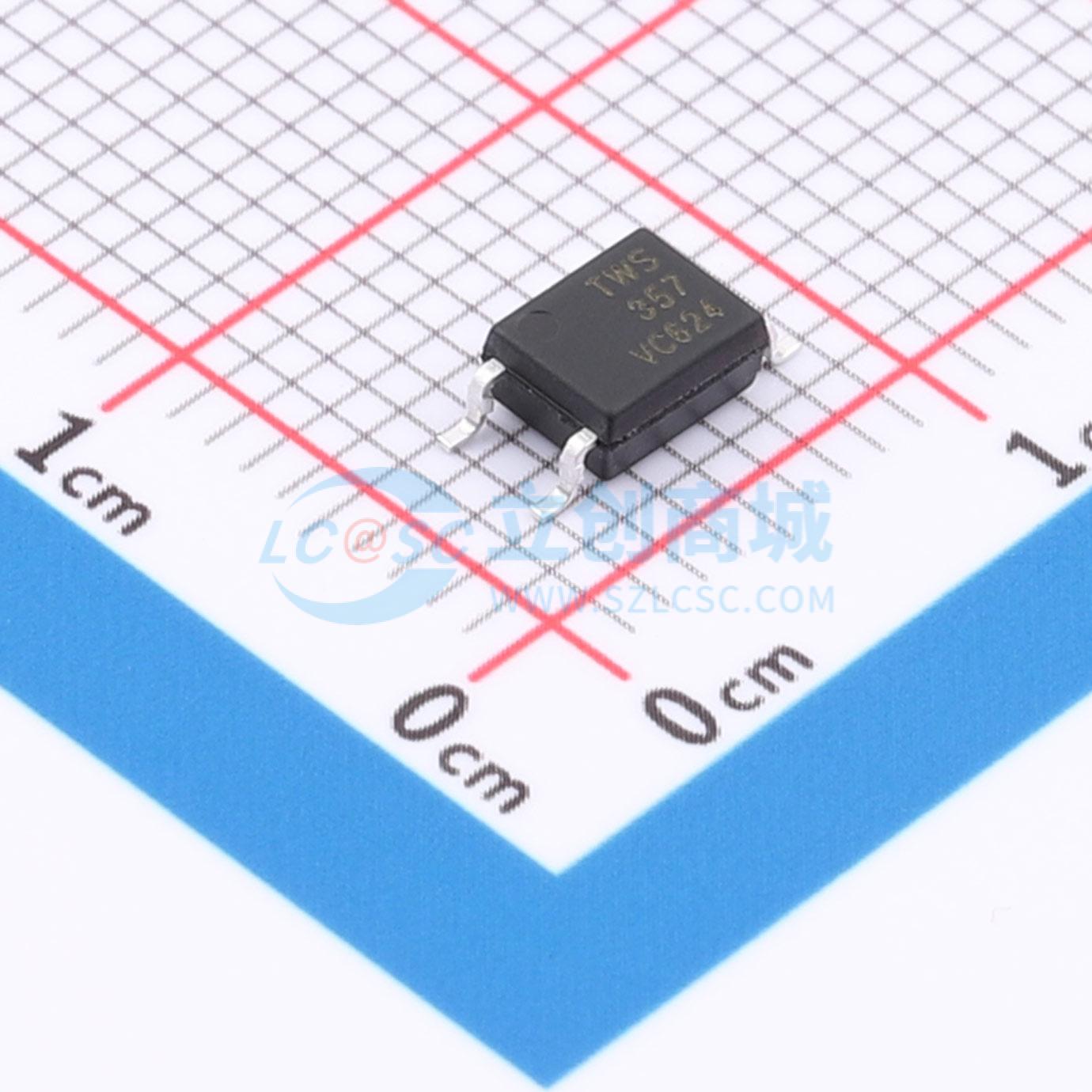

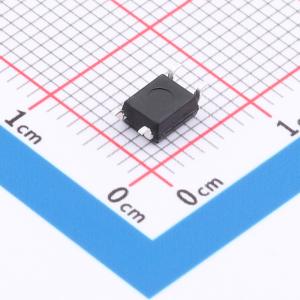

TWS357C1(T1)-GV(S)
TWS357C1(T1)-GV(S)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TWS(太为半导体)
- 商品型号
- TWS357C1(T1)-GV(S)
- 商品编号
- C55097866
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.166233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
TWS357X1(S)系列将AlGaAs红外发射二极管作为发射器，通过光耦合连接到塑料SOP4封装中的硅平面光电晶体管探测器。采用坚固的共面双模具结构，TWS357X1(S)系列提供稳定的隔离性能。
商品特性
- 高隔离度 3750 VRMS
- CTR规格灵活可选
- 直流输入，晶体管输出
- 工作温度范围 -55℃ 至 110℃
- 符合REACH要求
- 无卤素
- MSL等级1
- 获得认证:
- UL - UL1577
- VDE - EN60747-5-5(VDE0884-5)
- CQC - GB4943.1, GB8898
应用领域
- 开关电源
- 可编程控制器
- 家用电器
- 办公设备
