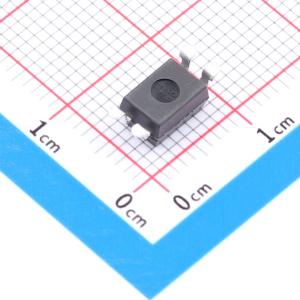

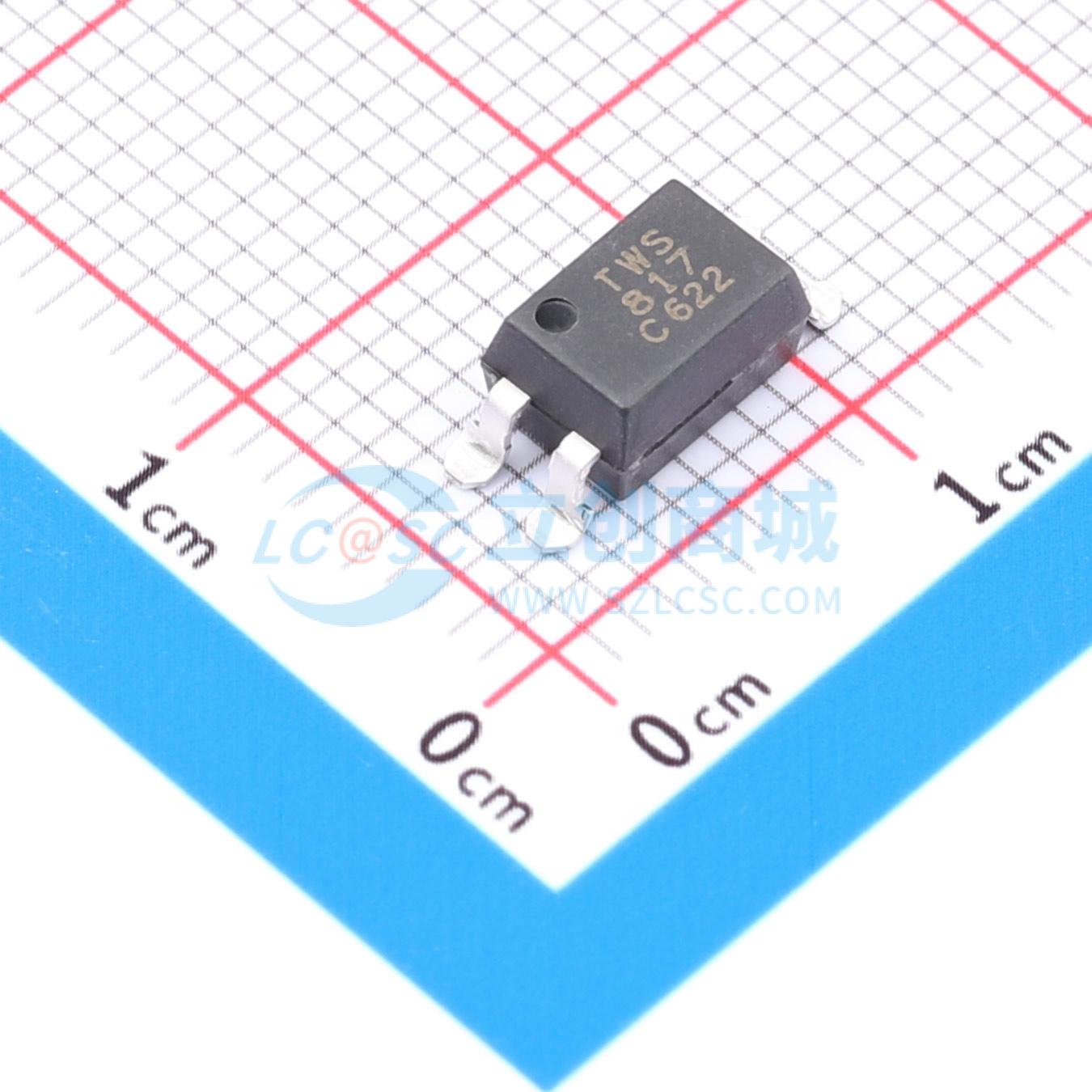

温馨提醒：图片仅供参考，商品以实物为准
TWS817SC
TWS817SC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TWS(太为半导体)
- 商品型号
- TWS817SC
- 商品编号
- C55097818
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.3888克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
TWS817XX系列将作为发射极的AlGaAs红外发光二极管，光耦合至硅平面光电晶体管检测器，封装在提供不同引线成型选项的塑料DIP4封装中。凭借坚固的共面双模具结构，TWS817XX系列可提供稳定的隔离性能。
商品特性
- 高隔离度 5000 VRMS
- 可提供多种电流传输比(CTR)选择
- 直流输入，晶体管输出
- 工作温度范围 -55℃ 至 110℃
- ESD:HBM 8000V、MM 2000V
- 获得CQC认证，符合GB4943.1、GB8898标准
应用领域
- 开关电源
- 电流表
- 计算机
- 仪器应用、测量设备
- 缴费设备、复印机
- 家用电子设备，例如风扇
- 信号转换系统
