温馨提醒：图片仅供参考，商品以实物为准

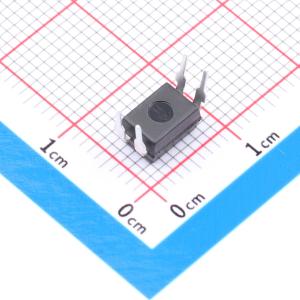

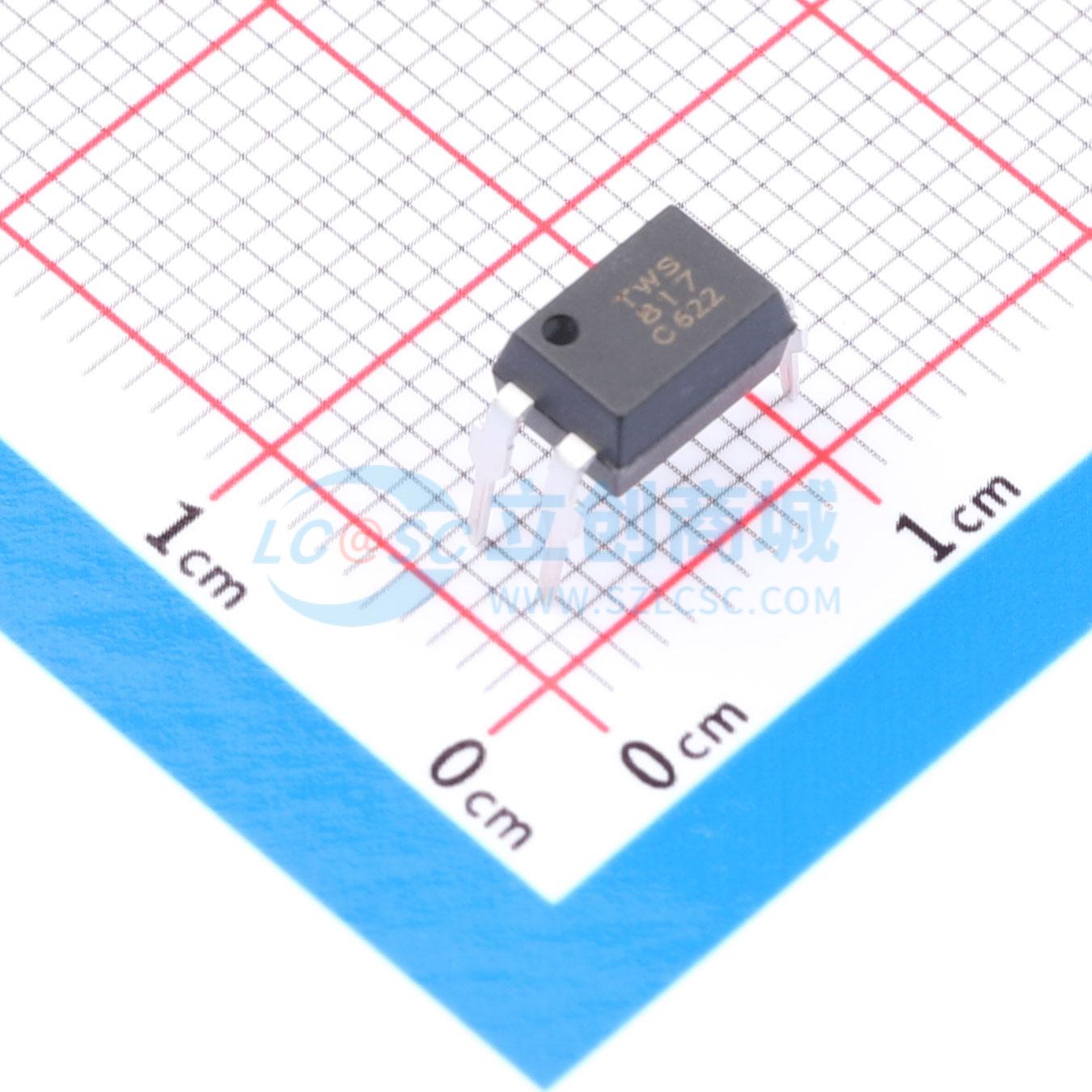

TWS817C
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
TWS817系列将AlGaAs红外发光二极管作为发射器，通过光学耦合到塑料DIP4封装内的硅平面光电晶体管检测器，提供多种引线成型选项。采用坚固的共面双模具结构，TWS817系列提供稳定的隔离性能。
商品特性
- 隔离电压5000 VRMS
- 电流传输比(CTR)可选范围灵活
- 直流输入，晶体管输出
- 工作温度范围 -55℃ 至 110℃
- 符合REACH要求
- 无卤
- MSL等级 1
- 获得合规认证:UL - UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC - GB4943.1、GB8898
应用领域
- 开关电源
- 可编程控制器
- 家用电器
- 办公设备
