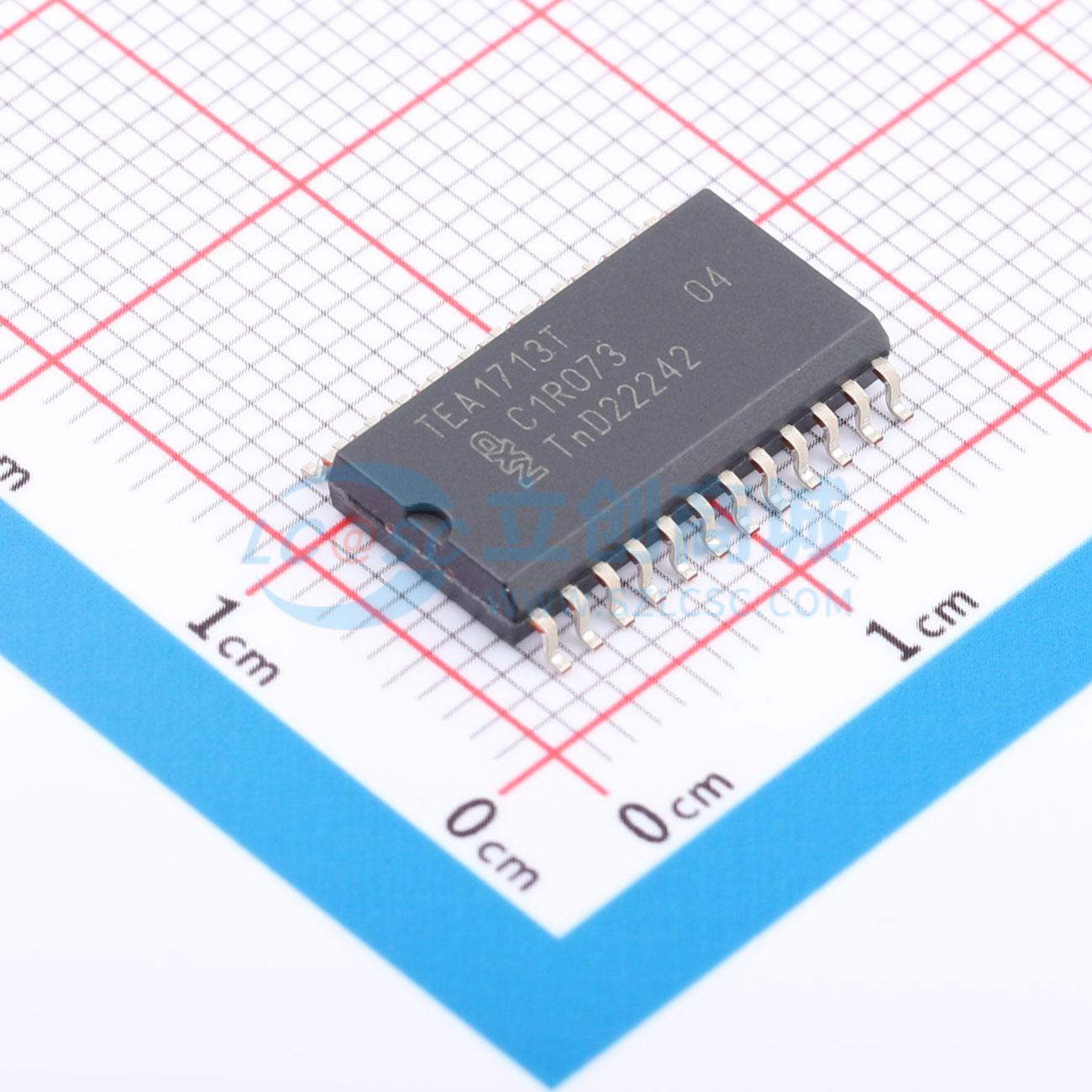

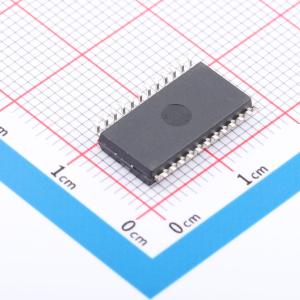

TEA1713T/N2,518

TEA1713 在多芯片 IC 中集成了功率因数校正器 (PFC) 控制器和半桥谐振转换器 (HBC) 控制器。它为升压转换器中的分立 MOSFET 以及谐振半桥配置中的两个分立功率 MOSFET 提供驱动功能。 PFC 通过实现高功率水平下的准谐振操作以及低功率水平下带谷底跳过的准谐振操作等功能来实现高效运行。过流保护 (OCP)、过压保护 (OVP) 和去磁检测确保在所有条件下都能安全运行。 HBC 模块是用于零电压开关 LLC 谐振转换器的高压控制器。它包含一个高压电平转换电路和多个保护电路，包括 OCP、开环保护、电容模式保护和一个通用锁存保护输入。 高压芯片采用专有的高压双极 - 互补金属氧化物半导体 - 双扩散金属氧化物半导体 (Bipolar-CMOS-DMOS) 功率逻辑工艺制造，可从经整流的通用市电电压高效直接启动。低压绝缘体上硅 (SOI) 芯片用于精确、高速的保护功能和控制。 由 TEA1713 控制的 PFC 电路和谐振转换器的拓扑结构非常灵活，使其能够在宽市电电压范围的广泛应用中使用。将 PFC 和 HBC 控制器集成在单个 IC 中，使 TEA1713 非常适合用于控制液晶和等离子电视的电源。 使用 TEA1713 可以轻松设计出功率超过 100 W 的高效可靠电源，且所需外部元件最少。

• 集成 PFC 和 HBC 控制器
• 通用市电供电（70 V 至 276 V (AC)）
• 高度集成，减少外部元件数量，实现经济高效的设计
• 使能输入（仅使能 PFC 或同时使能 PFC 和 HBC 控制器）
• 片上高压启动源
• 独立运行或由外部直流电源为 IC 供电
• 采用导通时间控制的边界模式运行
• 谷底/零电压开关，实现最低开关损耗
• 频率限制，降低开关损耗
• 精确的升压电压调节
• 带软启动和软停止的突发模式开关
• 集成高压电平转换器
• 可调节的最小和最大频率
• 最高 500 kHz 半桥开关频率
• 自适应非重叠时间
• 突发模式开关
• 系统故障条件下的安全重启模式
• 用于输出过压保护或外部温度保护的通用锁存保护输入
• 用于超时和重启的保护定时器
• 过温保护
• 两个控制器均具备软（重新）启动功能
• 市电（欠压）、升压、IC 供电和输出电压的欠压保护
• 两个控制器的过流调节和保护
• 升压电压的精确过压保护
• HBC 控制器的电容模式保护

• 液晶电视
• 等离子电视
• 适配器
