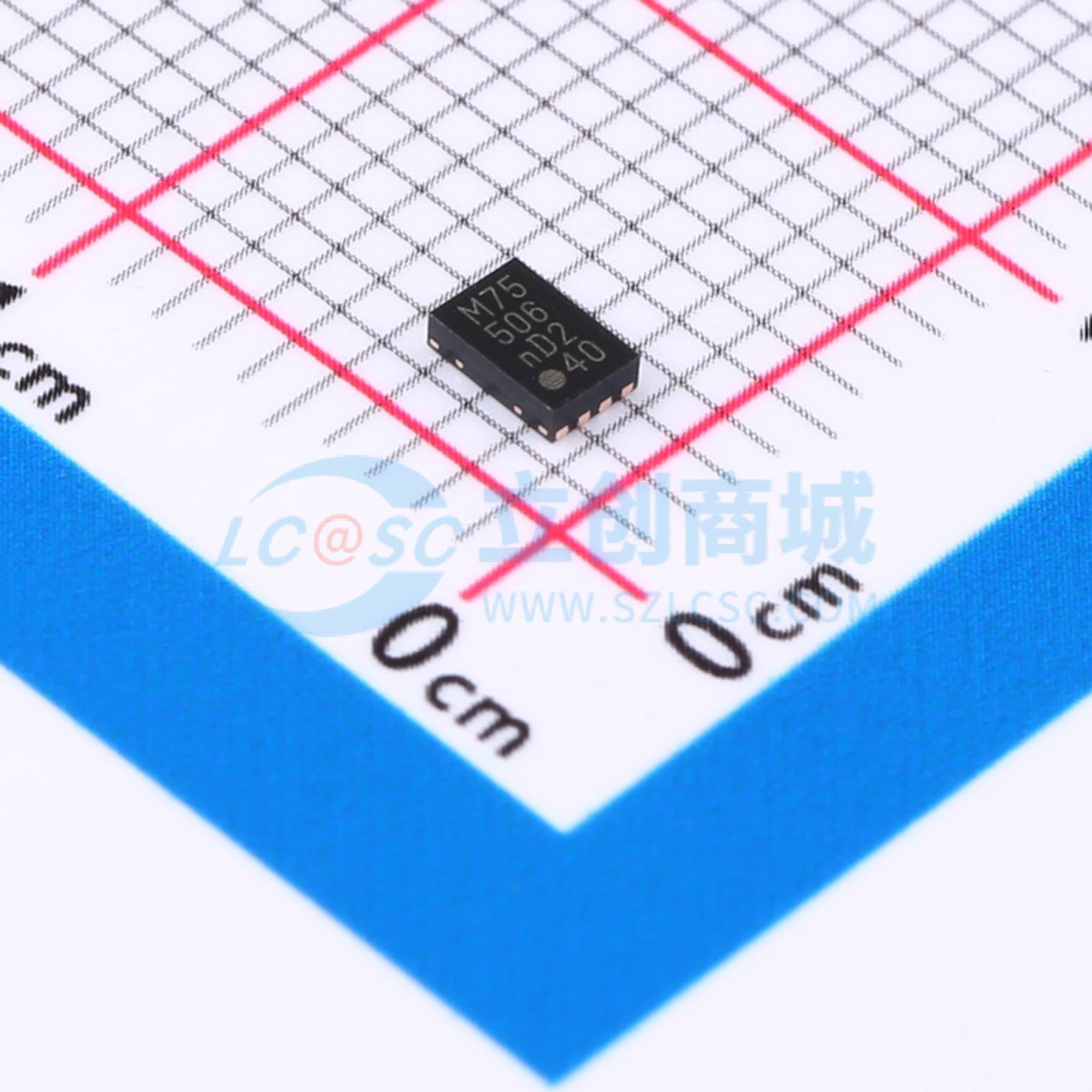

LM75BTP,147

LM75B:高精度温度传感器

描述

LM75B是一款使用片上带隙温度传感器和Sigma-Delta A-to-D转换技术的温度到数字转换器，并具有过温检测输出功能。该设备包含多个数据寄存器:配置寄存器（Conf）用于存储设备设置，如设备操作模式、OS操作模式、OS极性和OS故障队列；温度寄存器（Temp）用于存储数字温度读数；设定点寄存器（Tos和Thyst）用于存储可编程的过温关断和迟滞限制。这些数据可以通过控制器通过2线串行I2C总线接口进行通信。设备还包括一个开漏输出（OS），当温度超过预设限制时，该输出将激活。有三个可选逻辑地址引脚，因此可以在同一总线上连接八个设备而不会发生地址冲突。LM75B可以配置为不同的操作条件，在正常模式下定期监测环境温度或在关机模式下最小化功耗。OS输出可在两种可选模式之一中运行:OS比较器模式或OS中断模式。其激活状态可以选择为高电平或低电平。定义连续故障次数以激活OS输出的故障队列是可编程的，以及设定点限制。温度寄存器始终存储一个11位二进制补码数据，提供0.125°C的温度分辨率。这种高温度分辨率特别适用于精确测量热漂移或失控的应用。当访问LM75B时，正在进行的转换不会被中断（即I2C总线部分完全独立于Sigma-Delta转换器部分），并且连续访问LM75B而无需在通信之间等待至少一个转换时间也不会阻止设备更新Temp寄存器的新转换结果。新的转换结果将在Temp寄存器更新后立即可用。LM75B上电时处于正常操作模式，OS处于比较器模式，温度阈值为80°C和迟滞为75°C，因此可以作为具有预定义温度设定点的独立恒温器使用。

品牌名称

NXP(恩智浦)

商品型号

LM75BTP,147

商品编号

C5190812

商品封装

HWSON-8-EP(2x3)​

包装方式

编带

商品毛重

0.25克(g)
