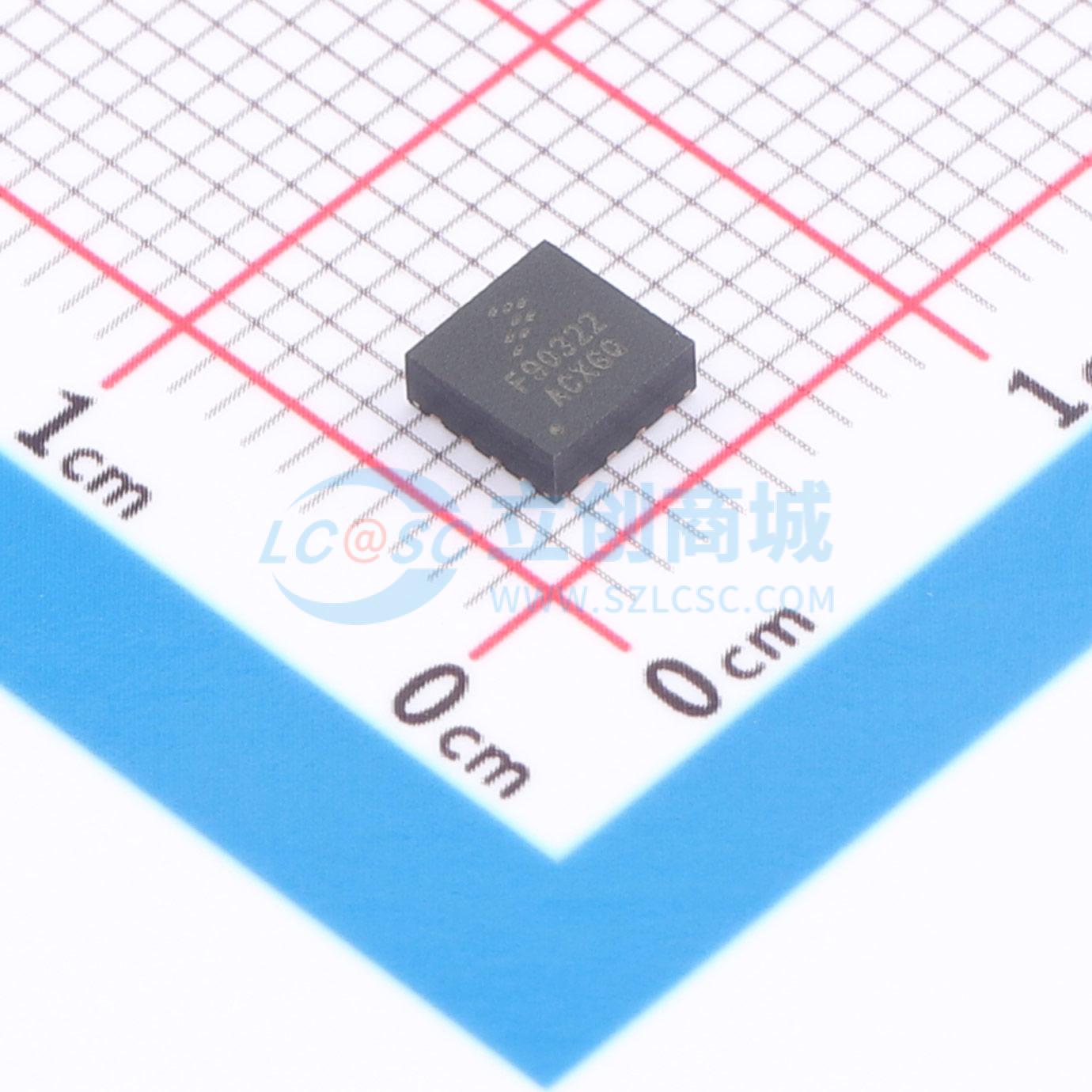

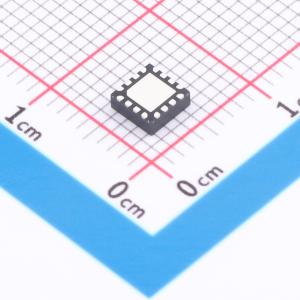

FXLS90322AESR2
单通道惯性传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道 DSI3、PSI5、SPI 和 I²C 兼容的横向（X 轴或 Y 轴）或垂直（Z 轴）惯性传感器。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- FXLS90322AESR2
- 商品编号
- C5190712
- 商品封装
- HLQFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.212301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±500g | |
| 传感器类型 | 加速度计 | |
| 输出位数 | 12bit |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 3.135V~5.25V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
FXLS9xxx0是一款单通道惯性传感器，兼容DSI3、PSI5、SPI以及I²C，可提供横向X轴或Y轴检测，也可提供纵向Z轴检测
商品特性
- 可选择X轴、Y轴或Z轴检测
- 中等标称满量程范围为±15.5 g至±150 g，高等标称满量程范围为±50 g至±500 g
- 工作温度范围为-40℃至125℃
- 兼容DSI3，支持物理位置识别的发现模式，带有高侧总线开关输出驱动器，支持器件配置的命令响应模式、传感器数据传输的周期性数据采集模式，周期性数据采集模式下可支持背景诊断模式
- 兼容PSI5 2.1版本，支持多种工作模式
- 支持分辨率为1 μs的可编程时隙
- 可选波特率为125 kBd或189 kBd，提供10位和16位数据选项
- 可选错误检测方式为偶校验或3位CRC
- 可选择搭配外部低侧开关实现菊花链，支持两线编程模式
- 兼容32位SPI串行接口，支持3.3 V或5 V单电源供电
- 支持寄存器读写命令、传感器数据传输命令，12位数据左对齐存放于16位数据字段，命令回显带有3位源标识，带有2位基础状态字段和2位详细状态字段，带有8位CRC
- 兼容I²C串行接口，工作于从机模式，支持标准模式、快速模式以及增强快速模式
- 具备可编程触发功能
- 内置数字信号处理，最高支持四阶低通滤波器，滚降频率可选范围为12.5 Hz至1500 Hz，可选带快速启动和输出速率的单极点高通滤波器
- 支持限幅处理，可选移动平均，可选16对1输出插值
- 采用无铅16引脚QFN封装，封装尺寸为4 mm×4 mm×1.45 mm
应用领域
- 汽车领域：安全气囊碰撞检测、主动悬挂振动监测
- 工业领域：机器状态监测
