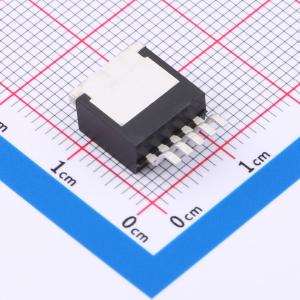

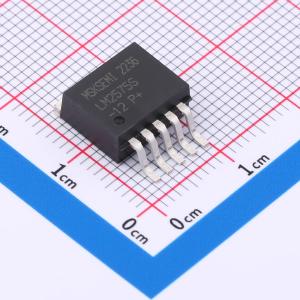

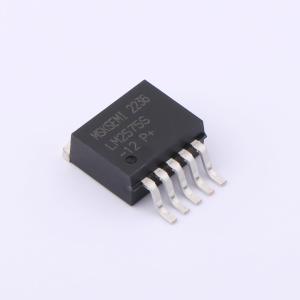

LM2575S-12-MS
输入40V 输出12V 2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动2A负载，具有出色的线性和负载调节能力。有3.3V、5V、12V固定输出电压版本和可调输出版本。只需最少数量的外部组件，使用简单，包括内部频率补偿和固定频率振荡器。工作在52kHz的开关频率，允许使用比低频开关稳压器更小尺寸的滤波组件
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LM2575S-12-MS
- 商品编号
- C5189809
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 2A | |
| 开关频率 | 52kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2575/LM2575HV系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够以出色的线性和负载调节能力驱动2A的负载。这些器件提供3.3V、5V、12V的固定输出电压版本以及可调输出版本。需要最少数量的外部元件，这些稳压器易于使用，并且包括内部频率补偿和固定频率振荡器。LM2575/LM2575HV系列的工作开关频率为52kHz，允许使用比低频开关稳压器所需的更小尺寸的滤波元件。该系列稳压器采用标准5引脚TO-220封装，具有多种不同的引脚弯曲选项，以及5引脚TO-262表面贴装封装。多家制造商提供了针对LM2575系列优化的标准电感器系列，简化了开关电源的设计。其他特性包括在指定输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±15%容差。外部关断功能通常具有80μA的待机电流。自保护功能包括用于输出开关的两阶段降频电流限制和过温关断，确保在故障条件下得到全面保护。
商品特性
- 3.3V、5V、12V 和可调输出版本
- 可调版本输出电压范围，1.2V 至 37V（HV 版本为 57V）
- 在线性和负载条件下最大 ±4%
- 提供 TO-220 和 TO-263，TO-220B 封装
- 保证 2A 输出负载电流
- 输入电压范围高达 40V
- 仅需 4 个外部元件
- 出色的线性和负载调节性能
- 52kHz 固定频率内部振荡器
- TTL 关断功能
- 低功耗待机模式，典型 IQ 为 80 μA
- 高效率
- 使用易于获得的标准电感器
- 热关断和电流限制保护
