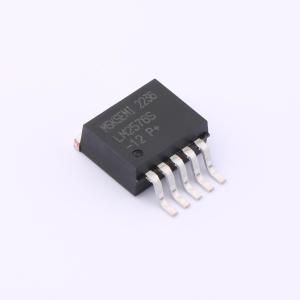

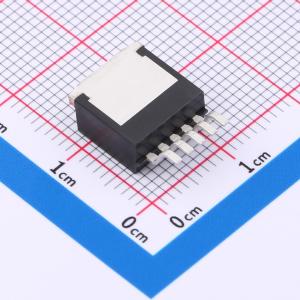

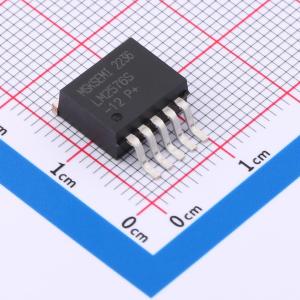

温馨提醒：图片仅供参考，商品以实物为准
LM2576S-12-MS
降压型 3A 4V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：3.3V、5V、12V、15V和可调输出版本。 可调版本输出电压范围：1.22V至37V（HV版本为57V），在线路和负载条件下最大误差±4%。 保证3A输出电流。 宽输入电压范围，HV版本可达40V至57V。 仅需4个外部组件。 52kHz固定频率振荡器。应用：简单高效的降压（buck）调节器。 线性调节器的高效预调节器
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LM2576S-12-MS
- 商品编号
- C5189811
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品特性
- 提供3.3V、5V、12V、15V输出版本及可调输出版本
- 可调版本输出电压范围为1.23V至37V（高压版本为57V），在输入电压和负载条件下最大误差±4%
- 保证3A输出电流
- 宽输入电压范围，高压版本可达40V至57V
- 仅需4个外部元件
- 52 kHz固定频率振荡器
- 具备TTL关断功能，支持低功耗待机模式
- 高效率
- 使用通用标准电感
- 具备热关断和限流保护功能
应用领域
- 简易高效降压（Buck）调节器
- 线性稳压器的高效预调节器
- 板载开关稳压器
- 正转负转换器（升降压转换器）
