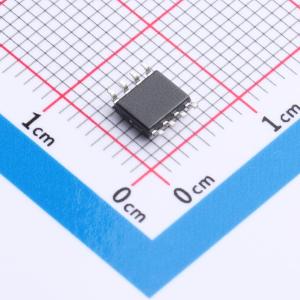

温馨提醒：图片仅供参考，商品以实物为准
TP1562AL1-SO1R-S
CMOS RRIO运算放大器，低失调、低功耗、高频响应稳定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1562AL1-SO1R-S
- 商品编号
- C5189595
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 6MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TP156xAL1 系列是采用 CMOS 工艺的双通道和四通道轨到轨输入输出运算放大器，具有低偏移电压、低功耗和稳定的高频响应特性。该系列融合了专有的设计技术，可在每放大器仅消耗 600 μA 静态电流的条件下，实现 6 MHz 带宽、4.5 V/μs 压摆率和低失真度的优异交流性能。其输入共模电压范围可超出负电源和正电源轨 300 mV，输出可摆动至电源轨。该系列可作为市售运算放大器的直接替换器件，以降低功耗、扩展输入/输出范围并提升性能。这些特性组合使其成为电机控制和汽车应用的理想选择。其输入和输出均能实现轨到轨摆幅的能力，使设计人员能够在单电源系统中缓冲 CMOS 数模转换器、专用集成电路或其他宽输出摆幅器件。
商品特性
- 电源电压：2.5 V ~ 6 V
- 低电源电流：每通道 600 μA（典型值）
- 轨到轨输入和输出
- 带宽：6 MHz（典型值）
- 压摆率：4.5 V/μs（典型值）
- 优异的电磁干扰抑制性能
- 偏移电压：±3 mV（最大值）
- 偏移电压温度漂移：1 μV/℃（典型值）
- 低噪声：在 1 kHz 频率下为 19 nV/√Hz（典型值）
- 高输出驱动能力：100 mA（典型值）
- 工作温度范围：-40℃ ~ 125℃
- 通过 AEC-Q100 可靠性测试，符合汽车应用认证
应用领域
- 汽车电机控制
- 车载充电器
