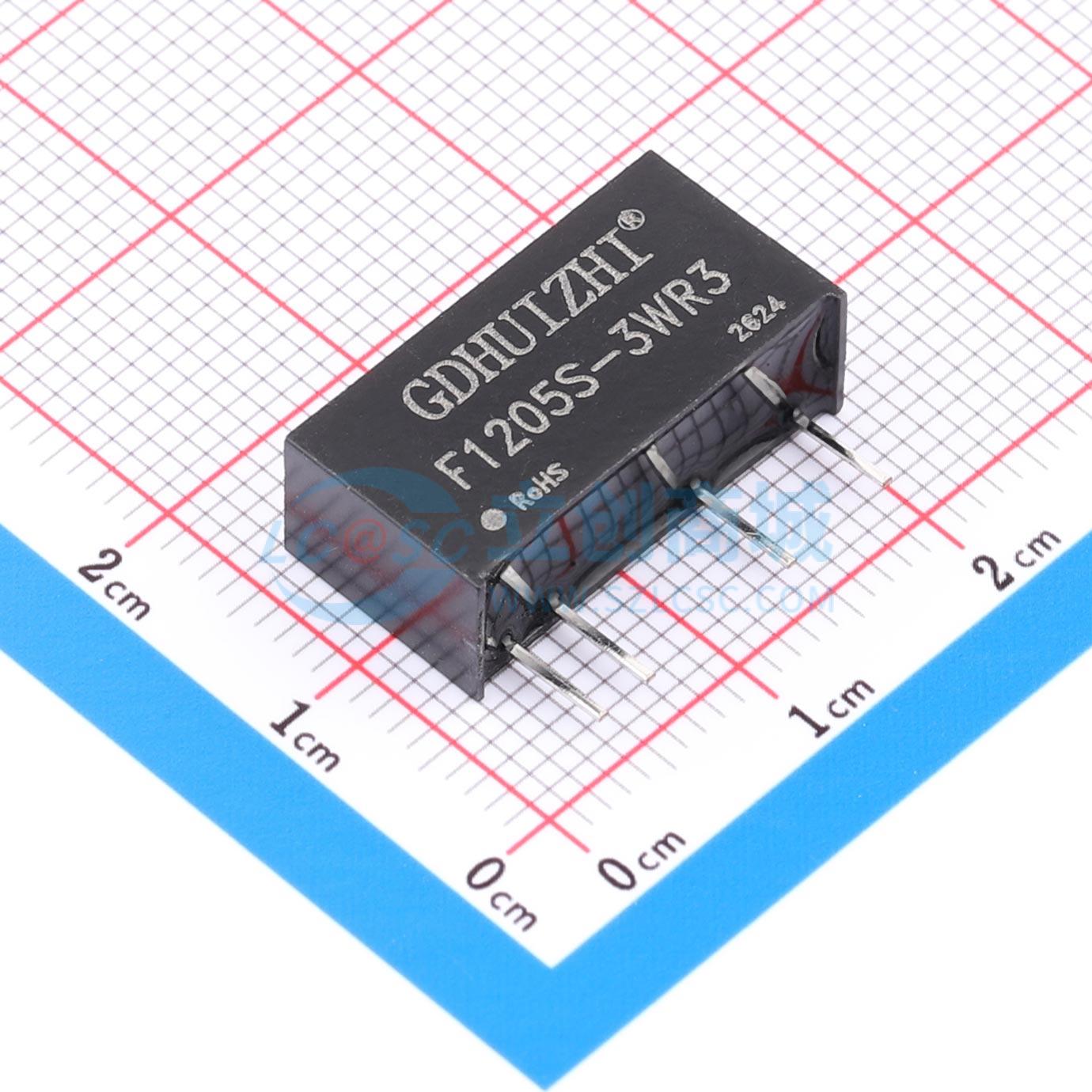

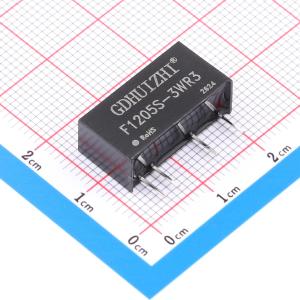

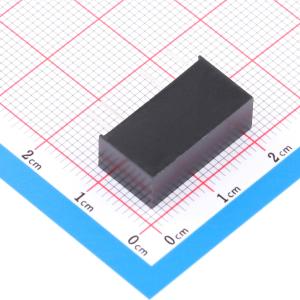

温馨提醒：图片仅供参考，商品以实物为准
F1205S-3WR3
F1205S-3WR3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W,DC-DC隔离电源模块,定压输入非稳压单路输出,输入电压：12VDC,输出5V/600mA,隔离电压3000VDC，低静态电流，低纹波系数和低噪音，超低功耗;输出可持续短路保护，自恢复；适用于：输入与输出隔离；输入电压比较稳定（电压变化范围±10%Vin）；用途和场景：纯数字电路，低频模拟电路，继电器驱动，数据交换等。
- 品牌名称
- GDHUIZHI(汇智)
- 商品型号
- F1205S-3WR3
- 商品编号
- C55019997
- 商品封装
- SIP,19.5x7mm
- 包装方式
- 管装
- 商品毛重
- 3.696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 600mA | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | 8mA | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 7mm | |
| 高度 | 10mm | |
| 稳压类型 | 非稳压型 |
商品概述
F_S-3WR3系列是小体积，高效率的微小功率，定电压，隔离非稳压正负双路输出DC/DC模块电源；该系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 定电压输入，隔离非稳压单路输出，2W
- 隔离电压：3000VDC
- 空载功耗低：0.025W(Typ)
- 效率：高达90%
- 工作环境温度：-40°C~+85°C
- MTBF 2350万小时(3500000Hrs)
- 可持续短路保护，自动恢复
- 小型SIP封装
- 国际标准引脚方式
- 纹波/噪声(20MHz带宽):30mVp-p(Typ)
应用领域
- 纯数字电路
- 低频模拟电路
- 继电器驱动
- 数据交换等
