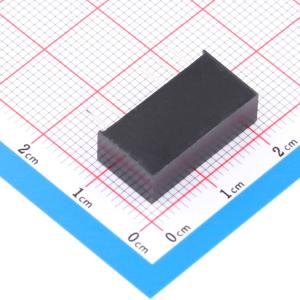

温馨提醒：图片仅供参考，商品以实物为准
E1212S-1WR3
E1212S-1WR3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1W,DC-DC隔离电源模块,定压输入非稳压双路输出,输入电压：12VDC,输出±12V/42mA,隔离电压3000VDC，低静态电流，低纹波系数和低噪音，超低功耗;输出可持续短路保护，自恢复；适用于：输入与输出隔离；输入电压比较稳定（电压变化范围±10%Vin）；用途和场景：纯数字电路，低频模拟电路，继电器驱动，数据交换等。
- 品牌名称
- GDHUIZHI(汇智)
- 商品型号
- E1212S-1WR3
- 商品编号
- C55020003
- 商品封装
- SIP,19.5x6mm
- 包装方式
- 管装
- 商品毛重
- 3.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | 42mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | 8mA | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 6mm | |
| 高度 | 10mm | |
| 稳压类型 | 非稳压型 |
