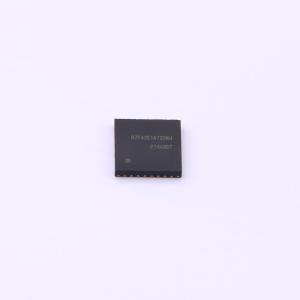

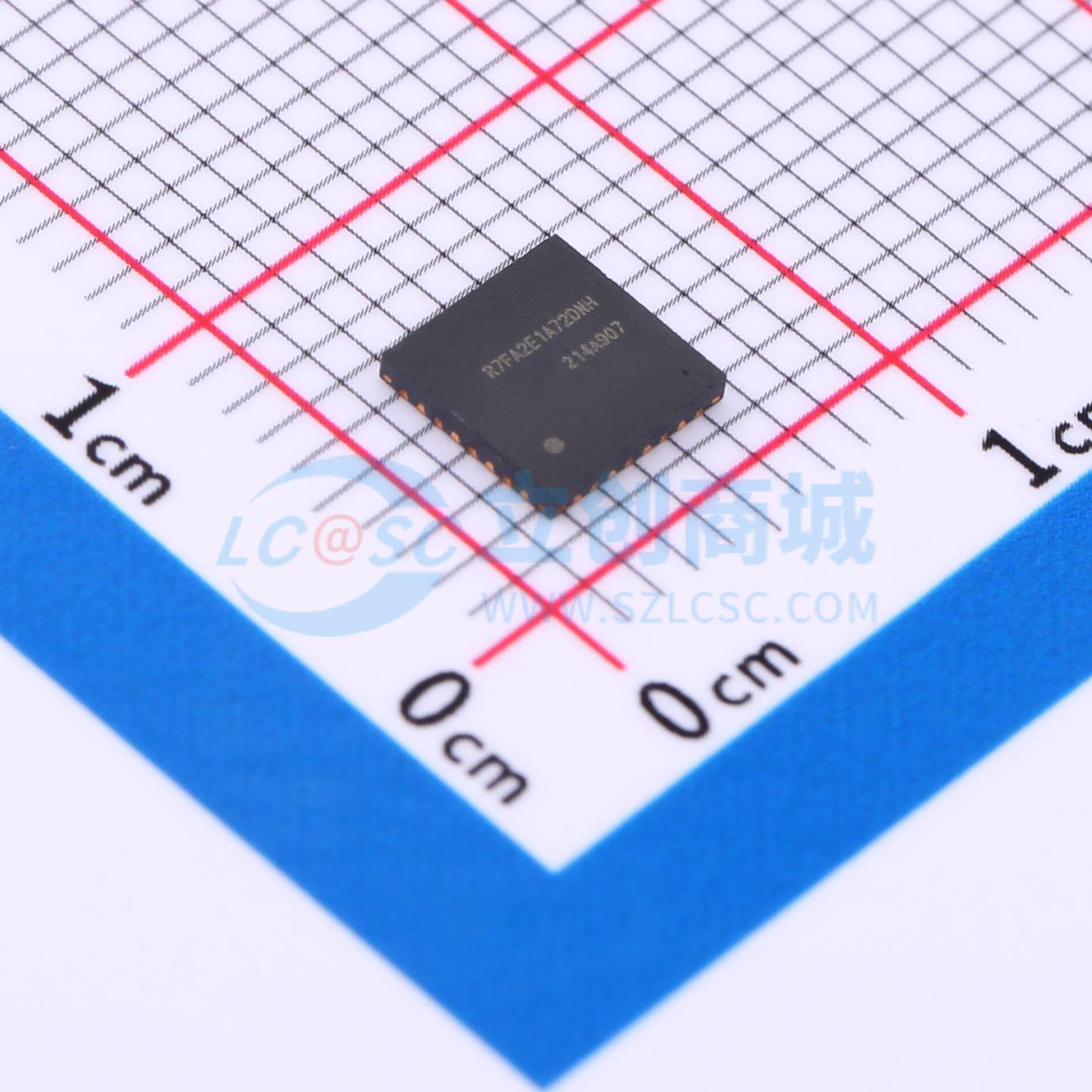

R7FA2E1A72DNH#AA0
R7FA2E1A72DNH#AA0
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- R7FA2E1A72DNH#AA0
- 商品编号
- C5187097
- 商品封装
- HWQFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 4.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M23 | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 4KB | |
| I/O数量 | 23 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗48 MHz Arm CorteX-M23核心,最高128-KB代码闪存,16-KB SRAM,电容感应单元(CTSU2),12位A/D转换器,安全和保护功能。
该MCU集成了多个系列的软件和引脚兼容的基于Arm的32位核心,共享一组通用的瑞萨外设,以促进设计的可扩展性。该系列中的MCU采用节能型Arm CorteX-M23 32位核心,特别适用于成本敏感和低功耗的应用,并具有以下特点:
- 最高128-KB代码闪存
- 16-KB SRAM
- 12位A/D转换器(ADC12)
- 安全功能
MCU提供了多种连接选项,包括:
- 串行通信接口(SCI) X4
- 串行外设接口(SPI) X1
- I2C总线接口(IIC) X1
模拟特性包括:
- 12位A/D转换器(ADC12)
- 低功耗模拟比较器(ACMPLP) X2
- 温度传感器(TSN)
定时器和系统控制特性包括:
- 通用PWM定时器32位(GPT32) X1
- 通用PWM定时器16位(GPT16) X6
- 低功耗异步通用定时器(AGT) X2
- 看门狗定时器(WDT)
- 独立看门狗定时器(IWDT)
安全特性包括:
- SRAM奇偶校验错误检查
- 闪存区域保护
- ADC自诊断功能
- 时钟频率精度测量电路(CAC)
- 循环冗余校验(CRC)计算器
- 数据操作电路(DOC)
- GPT端口输出使能(POEG)
- GPIO读回电平检测
- 寄存器写保护
- 主振荡器停止检测
- 非法内存访问检测
安全和加密特性包括:
- AES128/256
- 真随机数生成器(TRNG)
系统和电源管理特性包括:
- 低功耗模式
- 开关稳压器
- 实时时钟(RTC)
- 事件链接控制器(ELC)
- 数据传输控制器(DTC)
- 键中断功能(KINT)
- 上电复位
- 带电压设置的低电压检测(LVD)
人机界面(HMI)特性包括:
- 电容感应单元(CTSU2)
提供多种时钟源:
- 主时钟振荡器(MOSC)(1至20 MHz)
- 辅助时钟振荡器(SOSC)(32.768 kHz)
- 高速片上振荡器(HOCO)(24/32/48/64 MHz)
- 中速片上振荡器(MOCO)(8 MHz)
- 低速片上振荡器(LOCO)(32.768 kHz)
- HOCO/MOCO/LOCO时钟微调功能
- IWDT专用片上振荡器(15 kHz)
- 时钟输出支持
最多56个通用I/O端口引脚,耐压5V,开漏,输入上拉,可切换驱动能力。工作电压范围从1.6到5.5 V。工作温度和封装形式各异,包括64引脚LQFP、64引脚BGA、48引脚LQFP、48引脚HWQFN、36引脚LGA、32引脚LQFP、32引脚HWQFN和25引脚WLCSP。
