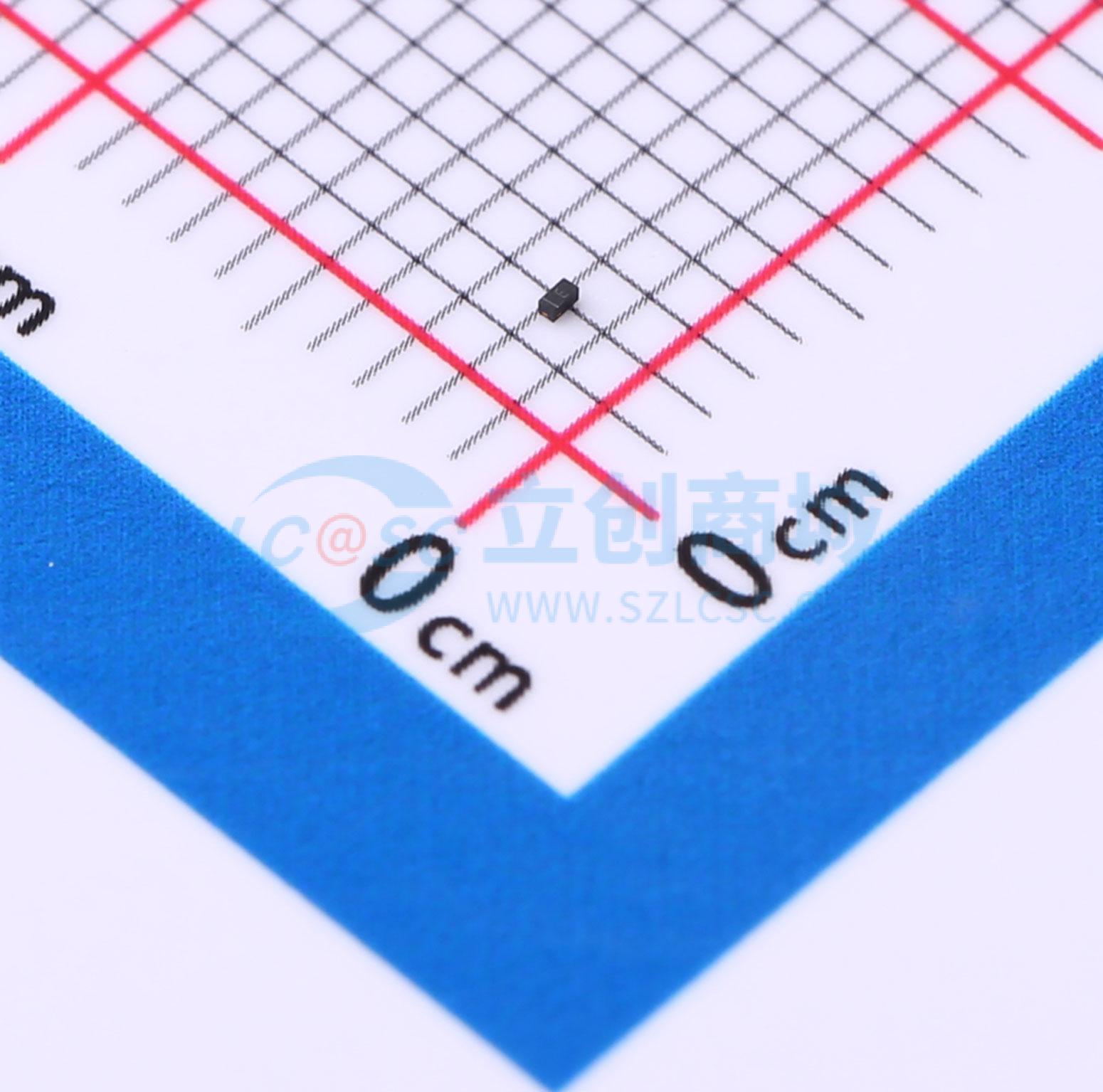

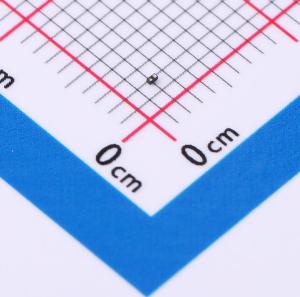

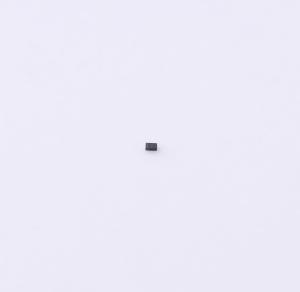

温馨提醒：图片仅供参考，商品以实物为准
ESD3321CH
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超小封装：0.6×0.3×0.3mm。 低电容。 保护一条数据或电源线。 超低泄漏：nA级别。 工作电压：3.3V。 低钳位电压。应用：手机及配件。 个人数字助理
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- ESD3321CH
- 商品编号
- C5187103
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 16V；10.5V | |
| 峰值脉冲功率(Ppp) | 168W@8/20us | |
| 击穿电压 | 3.8V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 超小型封装：0.6×0.3×0.3mm
- 低电容
- 保护一条数据或电源线
- 超低泄漏电流：纳安级
- 工作电压：3.3V
- 低钳位电压
- 2引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）16A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器、键盘、侧键、USB 2.0、液晶显示器
