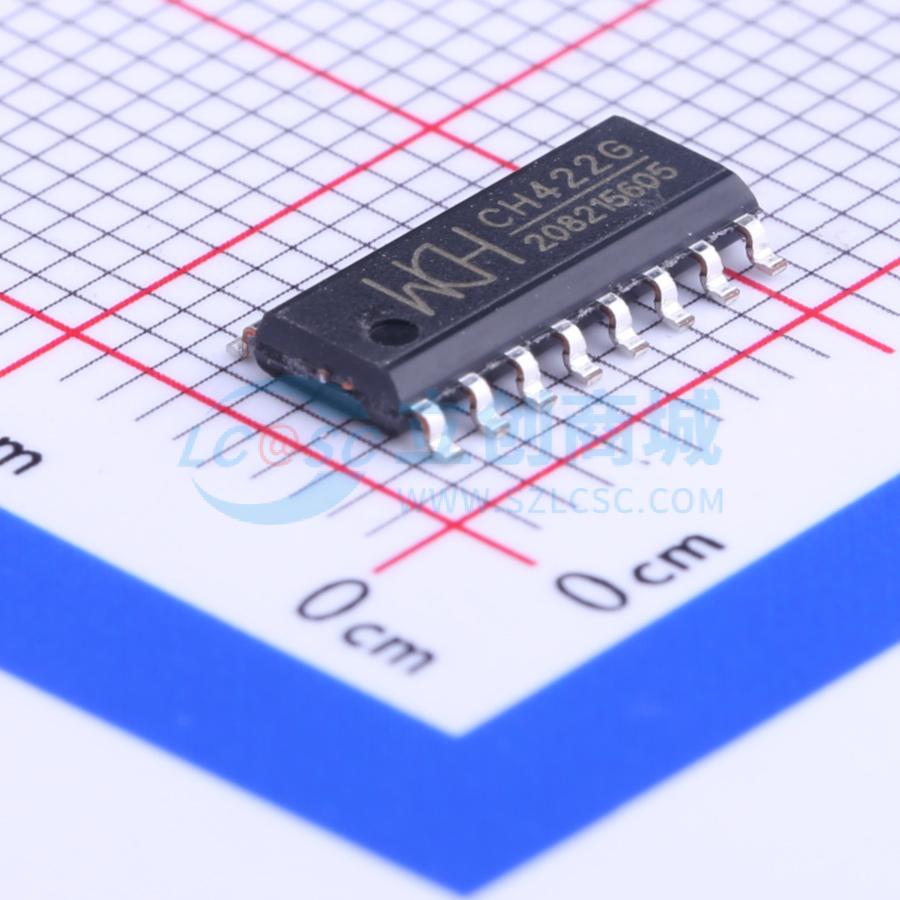

CH422G
数码管显示驱动及 I/O 扩展芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH422芯片可用于LED数码管显示驱动或I/O扩展。CH422内置时钟振荡电路，可动态驱动4位LED数码管或32个LED。用于I/O扩展时，CH422可提供8个双向I/O引脚和4个通用输出引脚
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH422G
- 商品编号
- C57543
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 8 | |
| 是否有中断输出 | 无中断输出 | |
| 输出类型 | 推挽式；开漏 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | - | |
| 静态电流(Iq) | 400uA | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 300mV | |
| 功能特性 | 内置LED驱动；复位功能 | |
| 工作电压 | 3V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
CH422芯片可用于数码管显示驱动或I/O扩展。它内置时钟振荡电路，能动态驱动4位数码管或32只LED发光管；用于I/O扩展时，可提供8个双向输入输出引脚和4个通用输出引脚；通过2线串行接口与单片机等交换数据。
商品特性
- 动态显示扫描控制，可直接驱动4位数码管或32只发光管LED。
- 内置电流驱动级，段电流驱动能力不小于15 mA，输出的字电流不小于100 mA。
- 内置时钟振荡电路，无需外部提供时钟或外接振荡元器件，抗干扰能力更强。
- 通过两线串行接口远程扩展出8个通用输入输出引脚GPIO和4个通用输出引脚GPO。
- 4个通用输出引脚可选择推挽输出或开漏输出。
- 支持3 V ~ 5 V电源电压，支持低功耗睡眠，可被输入电平变化唤醒。
- 高速2线串行接口，时钟速度从0到1 MHz，兼容两线I²C总线，节省引脚。
- 采用SOP16无铅封装，符合RoHS标准。
应用领域
数码管显示驱动
