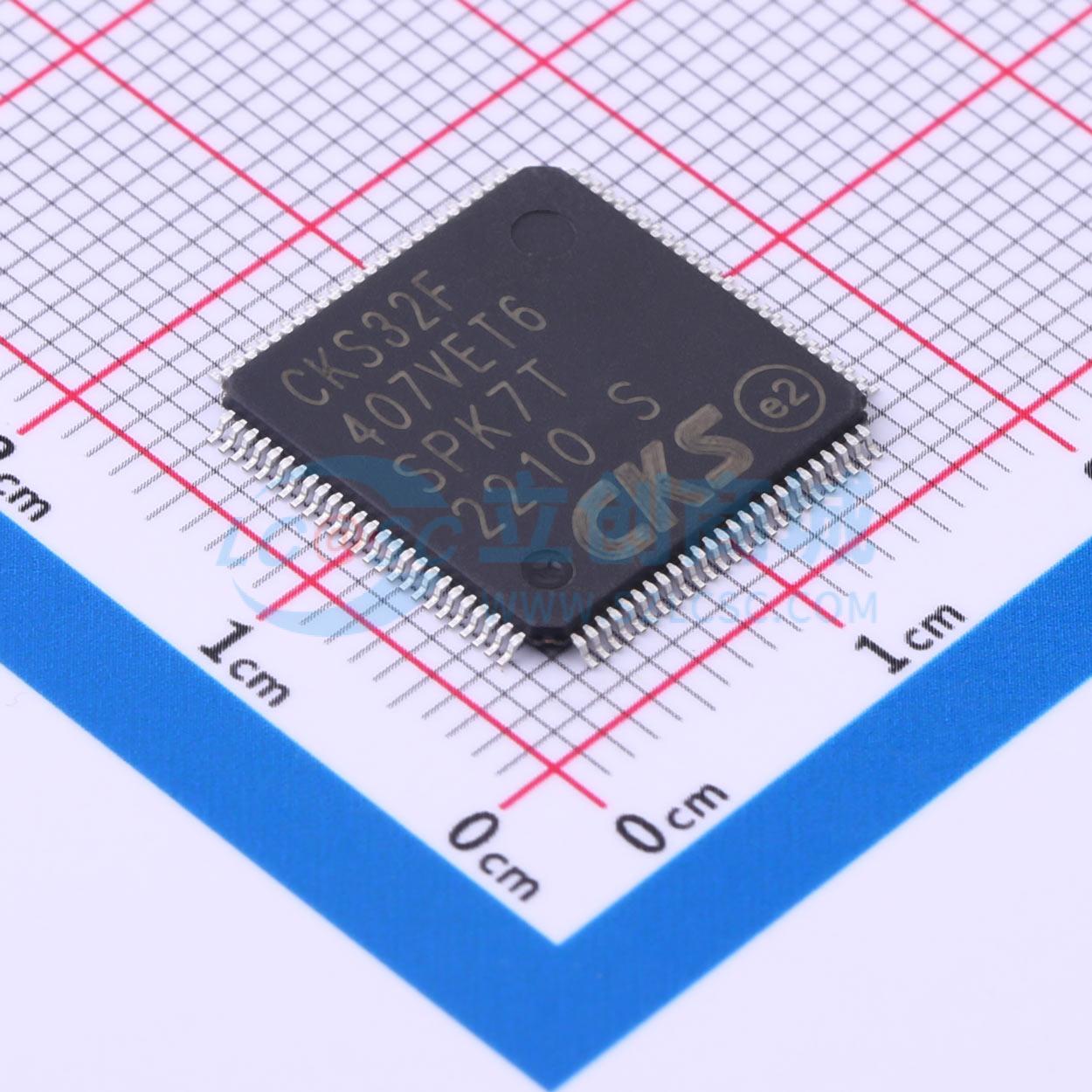

温馨提醒：图片仅供参考，商品以实物为准

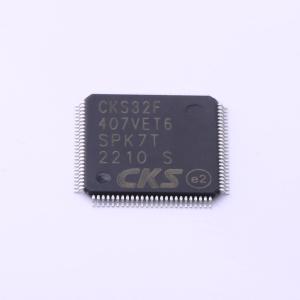

CKS32F407VET6

Arm Cortex-M4 32位MCU+浮点运算单元（FPU），210 DMIPS，高达1MB闪存/192+4KB RAM，高速/全速USB OTG，以太网接口，17个定时器（TIM），3个模数转换器（ADC），15个通信接口及摄像头接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 中科芯CKS32F4XX系列高性能MCU，基于ARM Cortex-M4打造，包含浮点运算单元（FPU），同时还支持DSP指令以及存储保护（MPU）用来加强应用的安全性。该物料只适用于在消费电子、安防、新能源、智能家居、工控及物联设备。
品牌名称: CKS(中科芯)
商品型号: CKS32F407VET6
商品编号: C5185731
商品封装: LQFP-100(14x14)
包装方式: 托盘
商品毛重: 2.67克(g)

商品参数

	属性	参数值
	I/O数量	82
	ADC(位数)	12bit
	DAC(位数)	12bit
	工作电压	2V~3.6V
	功能特性	窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR)

商品概述

CKS32F405/CKS32F407/CKS32F415/CKS32F417系列微控制器基于高性能32位内核，工作频率高达168MHz，集成了浮点运算单元（FPU），支持DSP指令和存储器保护单元（MPU）。该系列内置高达1MB的闪存和320KB的SRAM（包括4KB备份域SRAM），并配备丰富的增强型I/O端口和连接至两条APB总线的外设。其外设资源包括3个12位ADC、2个DAC、1个低功耗RTC、12个16位定时器（其中2个可用于电机控制）、2个32位定时器以及1个真随机数发生器。通信接口涵盖3个I²C、3个SPI（含2个I²S）、4个USART、2个UART、1个USB OTG全速接口、1个USB OTG高速接口、2个CAN、1个SDIO/MMC接口、1个以太网接口和1个数字摄像头接口。该系列产品工作电压范围为1.8V ~ 3.6V，工作温度范围为-40℃ ~ +105℃，并通过多种节能模式设计支持低功耗应用场景。提供从64引脚至176引脚的多种封装选项。

商品特性

最高168MHz工作频率，在0等待周期存储器访问时可达1.25 DMIPS/MHz (Dhrystone2.1)
支持DSP指令
1MB程序Flash
高达192 + 4 + 128KB SRAM，包含一个64KB的CCM数据RAM
512B OTP存储器
可配置的静态存储器控制器，支持FLASH、SRAM、PSRAM、NOR和NAND存储器
并行LCD接口，支持8080/6800模式
1.8V ~ 3.6V供电和I/O引脚
上电/断电复位（POR/PDR）、可编程电压监测器（PVD）、可编程欠压复位（BOR）
4MHz ~ 26MHz外部晶体振荡器
内置经出厂调校的16MHz高速RC振荡器
内置32kHz低速RC振荡器
32kHz外部晶体振荡器，用于RTC校准
支持睡眠、停机和待机低功耗模式
VBAT为RTC、备份寄存器以及4KB备份SRAM供电
3个12位ADC，2.4MSPS A/D转换器（多达24个输入通道），联合使用可达7.2MSPS
2通道12位D/A转换器
带16级流水线、内置FIFO并支持突发传输的DMA控制器
多达17个定时器，包括12个16位定时器、2个32位定时器、2个看门狗定时器和1个24位系统时间定时器
支持串行单线调试(SWD)和JTAG接口，内嵌Trace单元
多达140个快速I/O端口（最多136个84MHz快速IO，最多138个5V耐压IO）
多达15个通信接口，包括3个I²C、4个USART/2个UART、3个SPI(42Mbits/s)、2个CAN、1个SDIO接口
USB 2.0全速device/host/OTG控制器（带片上PHY）和高速/全速device/host/OTG控制器（内置DMA及片上全速PHY和ULPI）
10/100MHz以太网控制器，内置DMA，支持IEEE1588v2协议和MII/RMII接口
8-14位串行数字摄像头接口，最高速率54MB/s
加密硬件加速器，支持AES 128/192/256、三重DES、HASH（MD5、SHA-1）和HMAC
真随机数发生器、CRC计算单元、96位芯片唯一识别码
RTC支持亚秒级计数和硬件日历

应用领域

电机驱动和应用控制
医疗和手持设备
工业应用
打印机和扫描仪
报警系统、视频对讲机和HVAC
家用音响设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	168MHz
	程序存储容量	512KB
	程序存储器类型	FLASH
