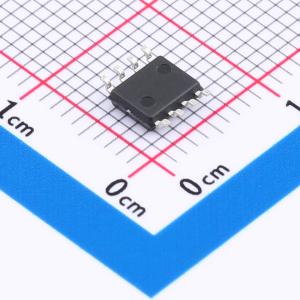

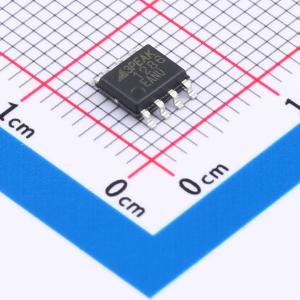

温馨提醒：图片仅供参考，商品以实物为准
TPA1286-SO1R
高压、精密、零漂移仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA1286是一款低成本、宽电源电压范围的仪表放大器，仅需一个外部电阻即可设置1至1000之间的任意增益。TPA1286设计用于多种单电源电压。宽输入范围和轨到轨输出使信号能够充分利用电源轨
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1286-SO1R
- 商品编号
- C5185467
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 1.5nA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | 1.6MHz | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 70mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 3.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 工作温度 | -45℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1.5nA | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 单电源 | 4V~36V | |
| 双电源(Vee ~ Vcc) | 2V~18V；-18V~-2V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 2.1us |
商品特性
- 优异的直流规格
- 小电压失调：±50uV（最大值）
- 小电压失调漂移：0.2μV/°C（最大值）
- 小输入偏置电流：1.5nA（最大值）
- 优异的交流规格
- 共模抑制比：80dB @ c=1（最小值）
- 小输入噪声：15nV/√Hz @ 10 Hz
- 输入噪声（0.1 Hz至10 Hz）：1 μV p-p
- -3dB带宽：1.6MHz
- 压摆率：5V/μs
- 通过1个外部电阻设置增益（增益范围1至1,000）
- 电源电压：±2V至±18V
- 轨到轨电压输出
- 工作温度：-45°C至+125°C
- SOP8，MSOP8和DFN3X3-8封装
应用领域
- 桥放大器用称重 scales
- 医疗和ECG放大器
- 工业过程控制
- 精密数据采集系统
- 压力传感器
- 精密电流测量
