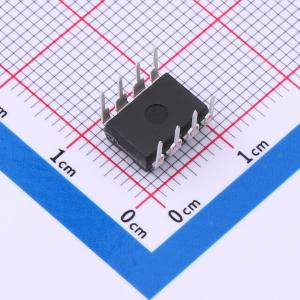

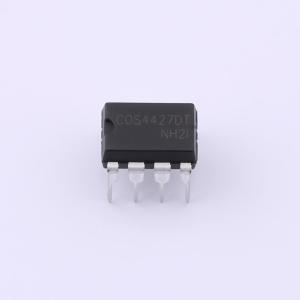

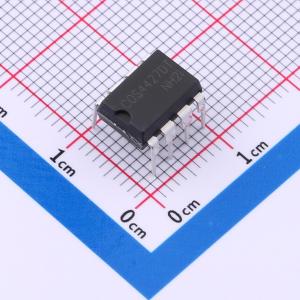

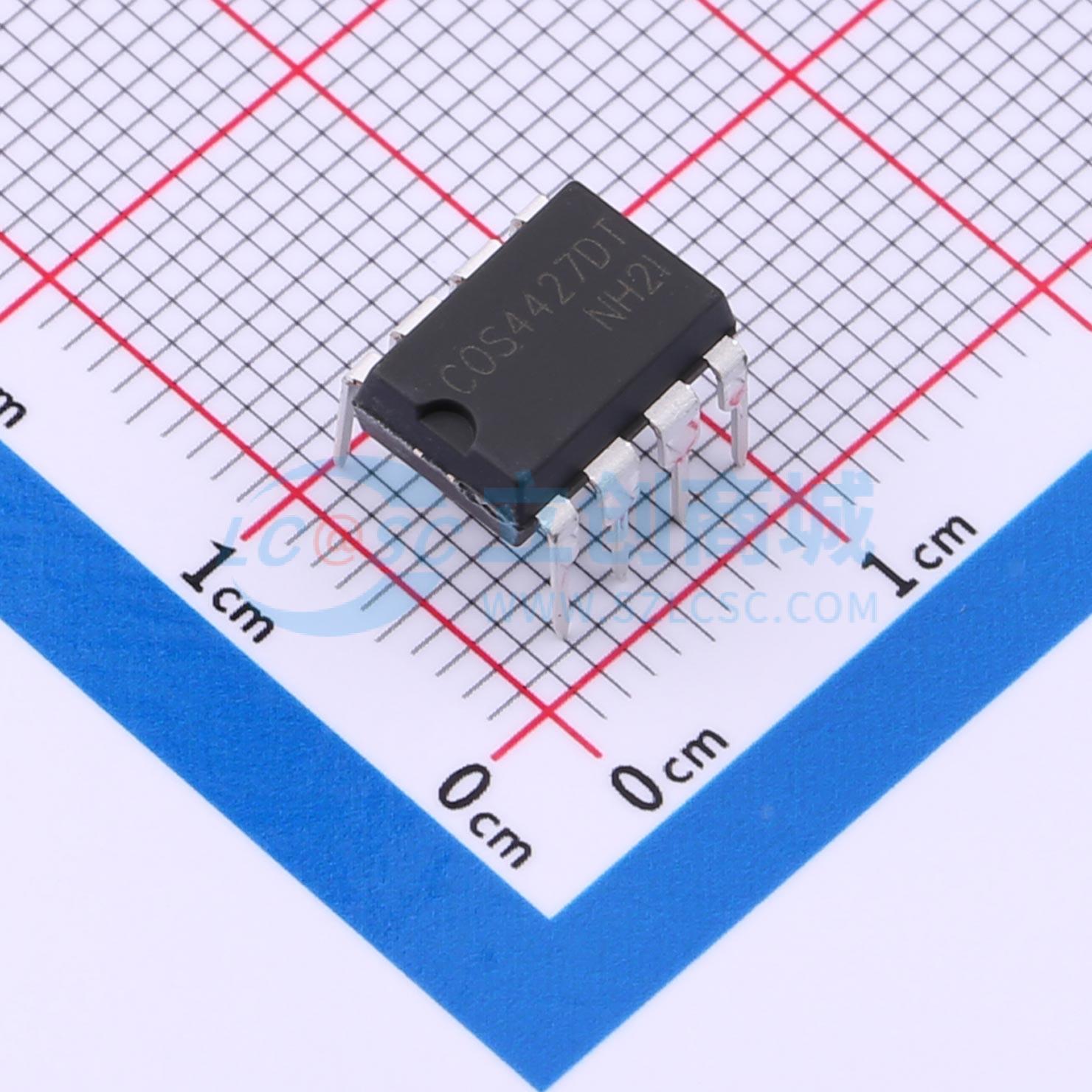

COS4427DT

1.5A双路高速功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.5A,4.5V-25V,双同相，双高速低功耗MOSFET低边驱动器
品牌名称: COSINE(科山芯创)
商品型号: COS4427DT
商品编号: C5185473
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

COS4426/7/8是匹配的双功率MOSFET驱动器。独特的电路设计使其能够高速运行，可向1000pF容性负载提供1.5A的峰值电流。匹配的上升和下降延迟时间提升了速度和驱动能力。这些匹配的延迟保持了输入到输出脉冲宽度的完整性，以减少定时误差和时钟偏移问题。采用非重叠驱动技术可将动态开关损耗降至最低。这些器件在其功率和电压额定值范围内具有高抗闩锁能力。当接地引脚出现高达5V（任意极性）的噪声尖峰时，器件不会受损。所有引脚均具备高达2.0 kV的静电放电（ESD）保护。

商品特性

高峰值输出电流：1.5A
宽电源电压工作范围：4.5V至24V
高容性负载驱动能力：11ns（典型值）内驱动1000pF
短延迟时间：35ns（典型值）
匹配的上升/下降时间
低输出阻抗
低电源电流
过温保护
欠压锁定
非重叠驱动技术
ESD保护：2.0 kV
输入可承受高达5V的负输入
提供绿色SOP8、DIP8和DFN8封装

应用领域

无线电力发射器
开关模式电源
功率MOSFET驱动器
脉冲变压器驱动器
线路驱动器
CCD驱动器
D类开关放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A

	属性	参数值
	工作电压	4.5V~24V
	上升时间(tr)	11ns
	下降时间(tf)	11ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+85℃
	静态电流(Iq)	530uA
