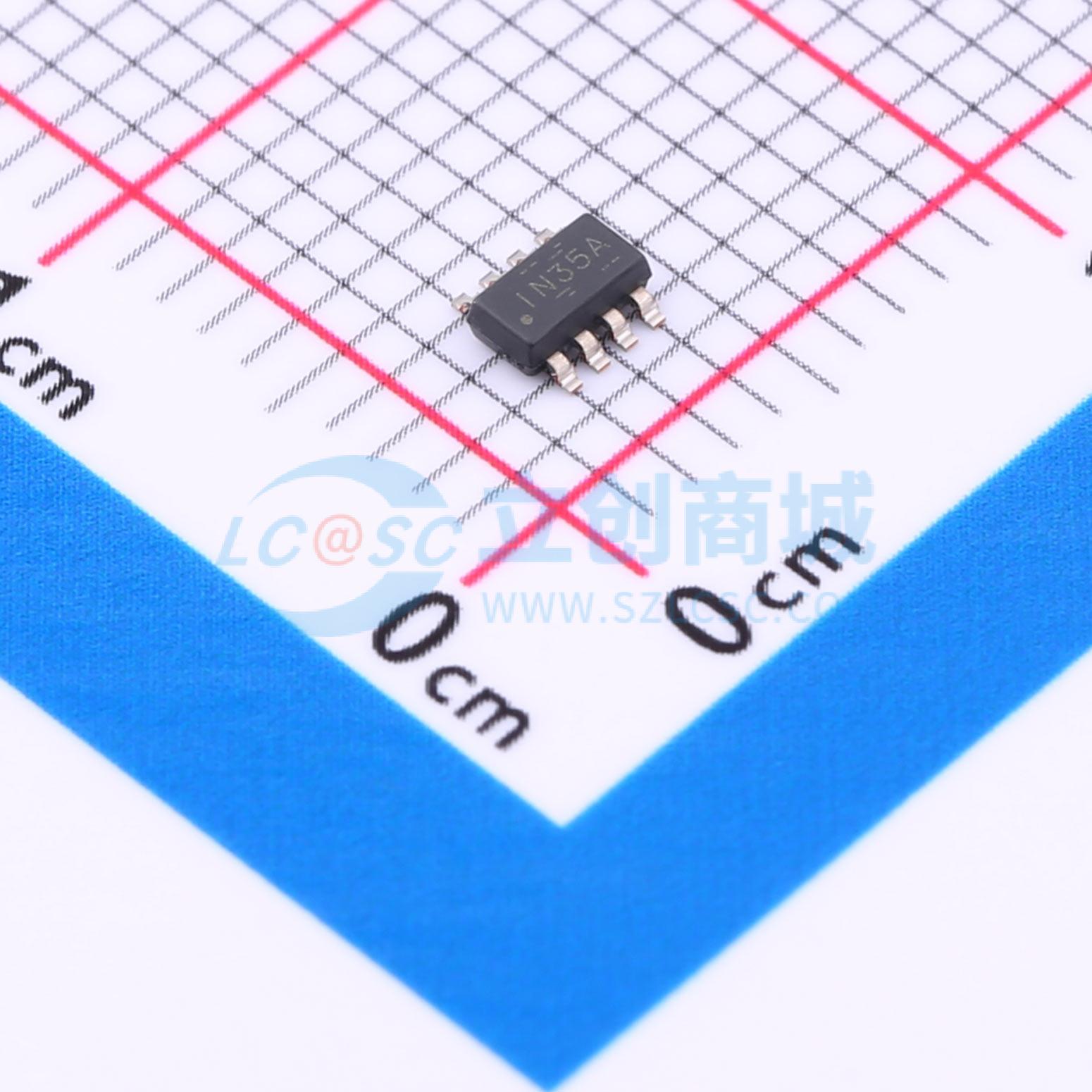

INA350ABSIDDFR
INA350 成本与尺寸优化、低功耗、1.8V 至 5.5V 可选增益仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA350 采用 8 引脚 WSON (2mm x 2mm) 封装的低功耗 (100μA) 可选择增益仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA350ABSIDDFR
- 商品编号
- C5184576
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 95dB | |
| 输入偏置电流(Ib) | 0.65pA | |
| 输入失调电压(Vos) | 1.2mV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.24V/us | |
| 输出电流 | 20mA | |
| 静态电流(Iq) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.3uV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 36nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.25pA | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 稳定时间 | 17us |
商品概述
INA350 是一款可选增益的仪表放大器，提供四种增益选项，分别在INA350ABS和INA350CDS型号中可用，且封装小巧。INA350ABS 的增益选项为10或20，而INA350CDS 的增益选项为30或50。这些增益选项可以通过切换增益选择（GS）引脚来选择。INA350 适用于桥式传感和差分到单端转换应用。
通过内置精密匹配的集成电阻，INA350 节省了材料清单（BOM）成本、贴片机处理成本以及电路板空间，无需使用精确或紧密匹配的外部电阻。该设备可以直接与低速10位至14位模数转换器（ADC）接口，非常适合替代使用通用放大器和分立电阻构建的离散实现的仪表放大器。
采用三放大器架构设计，INA350 优化了性能表现。它实现了最小85 dB的共模抑制比（CMRR）和最大0.6%的增益误差，以及所有增益选项下的最大1.2 mV偏移，同时仅消耗最大125 μA的静态电流。它还集成了关断选项，在空闲时关闭放大器，以在电池供电应用中进一步节省功耗。
商品特性
- 适用于对尺寸、成本和功耗敏感的设计
- 可选增益选项：
- G=10 或 Q=20 (INA350ABS)
- G=30 或 G=50 (INA350CDS)
- 节省空间的超小型封装选项：
- 10引脚X2QFN (RUG) – 3 mm²
- 8引脚WSON (DSG) – 4 mm²
- 8引脚SOT23-THN (DDF) – 4.64 mm²
- 优化性能适用于10位至14位系统
- 共模抑制比：所有增益下为95 dB（典型值）
- 失调电压：所有增益下为0.2 mV（典型值）
- 增益误差（典型值）：
- G=10时为0.05%；Q=20时为0.06%
- G=30时为0.075%；G=50时为0.082%
- 带宽：G=10时为100 kHz（典型值）
- 驱动500 pF负载时过冲小于20%（典型值）
- 优化的静态电流：100 μA（典型值）
- 适用于对功耗敏感应用的关断选项
- 电源范围：1.8 V (±0.9 V) 至 5.5 V (±2.75 V)
- 规定温度范围：-40°C 至 125°C
应用领域
- 桥式网络传感
- 差分到单端转换
- 电子秤
- 模拟输入模块
- 流量变送器
- 可穿戴健身和活动监测器
- 血糖监测仪
- 压力和温度传感
