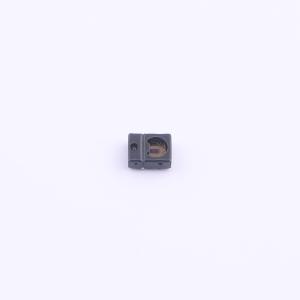

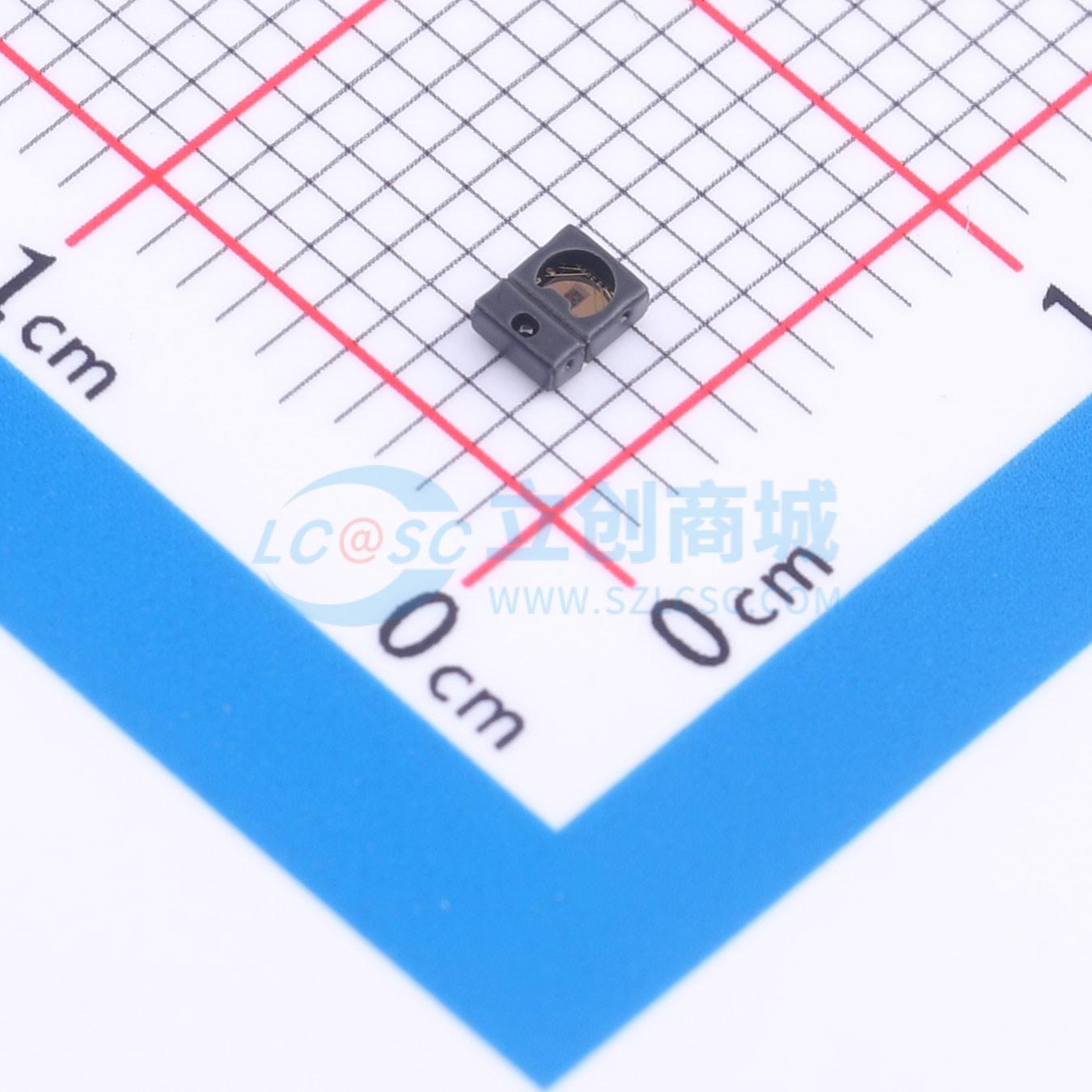

APDS-9151

小孔径数字接近和RGB传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: APDS-9151
商品编号: C5184597
商品封装: SMD
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	环境光传感器

	属性	参数值
	功能特性	可调增益控制；光谱校正/滤光；低功耗/睡眠模式；中断/事件触发

商品概述

该器件是一款集成了RGB、接近检测器和红外LED的光学模块。它在一个8引脚封装内提供数字RGB、环境光传感（ALS）、红外LED和完整的接近检测系统，适用于设备盖板小孔径下的使用。该器件采用红、绿、蓝和红外（RGB+IR）四个独立通道的特殊矩阵排列设计，使其具有优化的角度响应、准确的RGB光谱响应，并在各种光源下实现高勒克斯精度。接近检测功能在从明亮阳光到黑暗房间的环境下均能良好工作。该器件特别适用于显示管理，旨在延长电池寿命并在不同光照条件下提供最佳观看体验。该器件具有宽动态范围。电流可在八个不同步长内编程，LED脉冲数量可通过脉冲步长变化，LED调制频率可在60 kHz至100 kHz范围内分五步设置。接近检测分辨率可从8位变化至11位，测量速率范围为6.25 ms至400 ms。为抵消来自盖板玻璃的杂散反射光，一个接近检测智能消隐电平寄存器允许从接近检测模数转换器输出中减去由杂散反射光引起的模数转换器计数值。接近检测和环境光传感功能独立工作，为应用提供了最大的灵活性。

商品特性

RGB和环境光传感（RGB和ALS）
相关色温（CCT）精度
红、绿、蓝和红外独立通道
通过绿通道近似人眼响应
光输出与光强度成正比
利用光学镀膜技术模拟人眼光谱响应
在不同光源条件下工作良好
低光灵敏度；可在深色玻璃后工作
50 Hz/60 Hz光闪烁抗扰
荧光灯闪烁抗扰
可编程中断功能，具有上、下阈值和保持功能
可编程环境光传感积分时间
可编程环境光传感增益设置
接近检测（PS）
集成红外LED和同步LED驱动器
100K勒克斯阳光抑制
串扰消除
可编程中断功能，具有上、下阈值和保持功能
可编程LED驱动电流
电源电压范围：1.7V至3.6V
电源管理
低工作电流
低待机电流
I²C接口兼容
最高支持400 kHz（I²C快速模式）
专用中断引脚
微型封装尺寸：2.55 mm（长）× 2.05 mm（宽）× 0.95 mm（高）

应用领域

OLED显示控制
RGB背光控制
手机触屏禁用
自动免提扬声器启用
数码相机眼传感器
