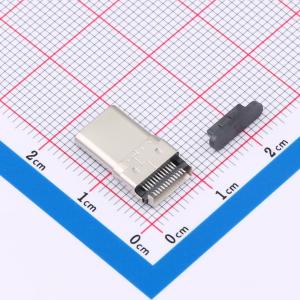

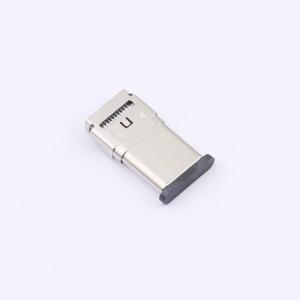

USB4155-03-C
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.2 | |
| 公母 | 公 | |
| 触点数量 | 24P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 48V | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -30℃~+85℃ |
商品特性
- 绝缘体材料为LCP，符合UL 94V - 0标准，黑色
- 触点材料为铜合金
- 外壳材料为不锈钢
- 锁扣材料为不锈钢
- EMI弹簧材料为不锈钢
- 触点接触区域镀3微英寸金（底层镀镍）
- 焊尾镀哑光锡（底层镀镍）
- 外壳镀镍
- 锁扣和EMI弹簧需清洁
- 电流额定值：Vbus引脚合计5.00A；GND引脚合计6.25A；A5/B5引脚1.25A；其他引脚每引脚0.25A
- 电压额定值：48V DC
- 功率额定值：240W
- 接触电阻：初始最大40mΩ；测试后最大50mΩ
- 介电耐压：100V AC
- 绝缘电阻：最小100MΩ
- 工作温度：-30°C ~ +85°C
- 插拔力：5 ~ 20N
- 测试后拔出力：6 ~ 20N
- 耐用性：10000次循环
- 推荐PCB厚度：0.8 ~ 1.0mm
- 焊接区域公差：±0.05mm
