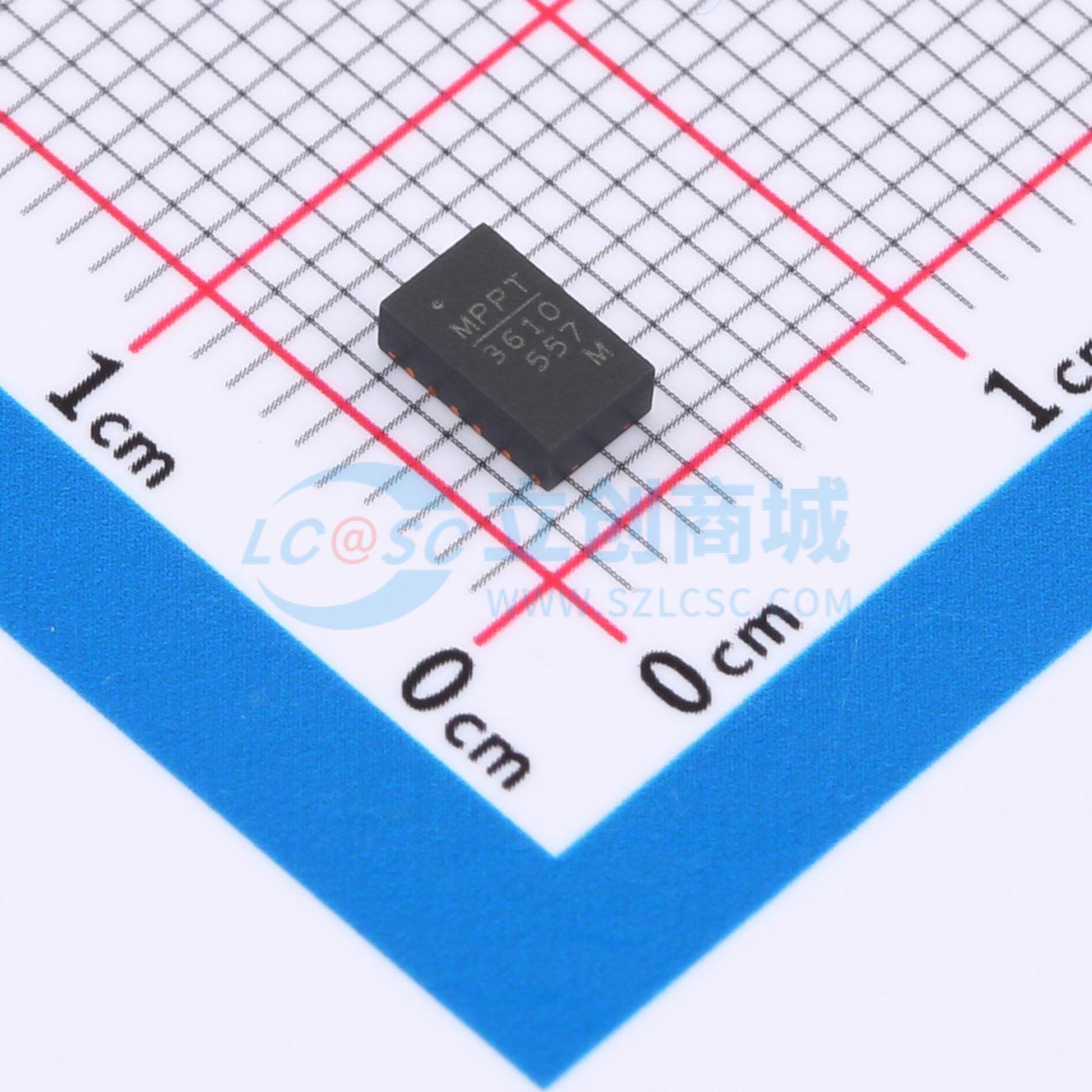

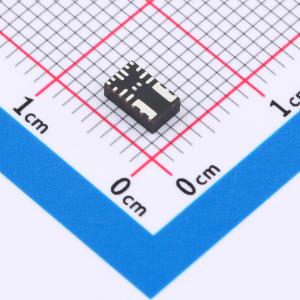

温馨提醒：图片仅供参考，商品以实物为准

MPM3610GQV-Z

降压型 4.5V~21V 1.2A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3610是一款同步整流降压转换器模块，内置功率MOSFET、电感和两个电容。它仅需5个外部元件，就能在宽输入电源范围内实现1.2A的连续输出电流，且具有出色的负载和线性调整率，提供了一种紧凑的解决方案。MPM3610以2MHz的开关频率工作，可实现快速的负载瞬态响应。外部AAM引脚可提供可选的节能模式和强制PWM模式。全面的保护功能包括过流保护（OCP）和热关断（TSD）。MPM3610消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3610采用节省空间的QFN - 20（3mmx5mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3610GQV-Z
商品编号: C5183856
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

MPM3610是一款同步整流降压转换器模块，内置功率MOSFET、电感和两个电容。它仅需5个外部元件，就能在宽输入电源范围内实现1.2A的连续输出电流，且具有出色的负载和线性调整率，提供了一种紧凑的解决方案。MPM3610以2MHz的开关频率工作，可实现快速的负载瞬态响应。外部AAM引脚可提供可选的节能模式和强制PWM模式。全面的保护功能包括过流保护（OCP）和热关断（TSD）。 MPM3610消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3610采用节省空间的QFN - 20（3mmx5mmx1.6mm）封装。

商品特性

4.5V至21V工作输入范围
1.2A连续负载电流
200μA低静态电流
90mΩ/40mΩ低RDS(ON)内部功率MOSFET
集成电感
集成VCC和自举电容
用于节能模式编程的外部AAM
带打嗝功能的OCP
热关断
输出从0.8V可调
采用QFN - 20（3mmx5mmx1.6mm）封装
整体解决方案尺寸为6.7mmx6.3mm

应用领域

工业控制
医疗和成像设备
电信和网络应用
LDO替代
空间和资源受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~21V
	输出电流(最大值)	1.2A
	静态电流(Iq)	200uA

	属性	参数值
	开关频率	2MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
