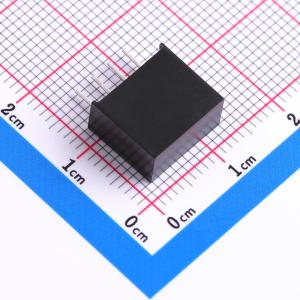

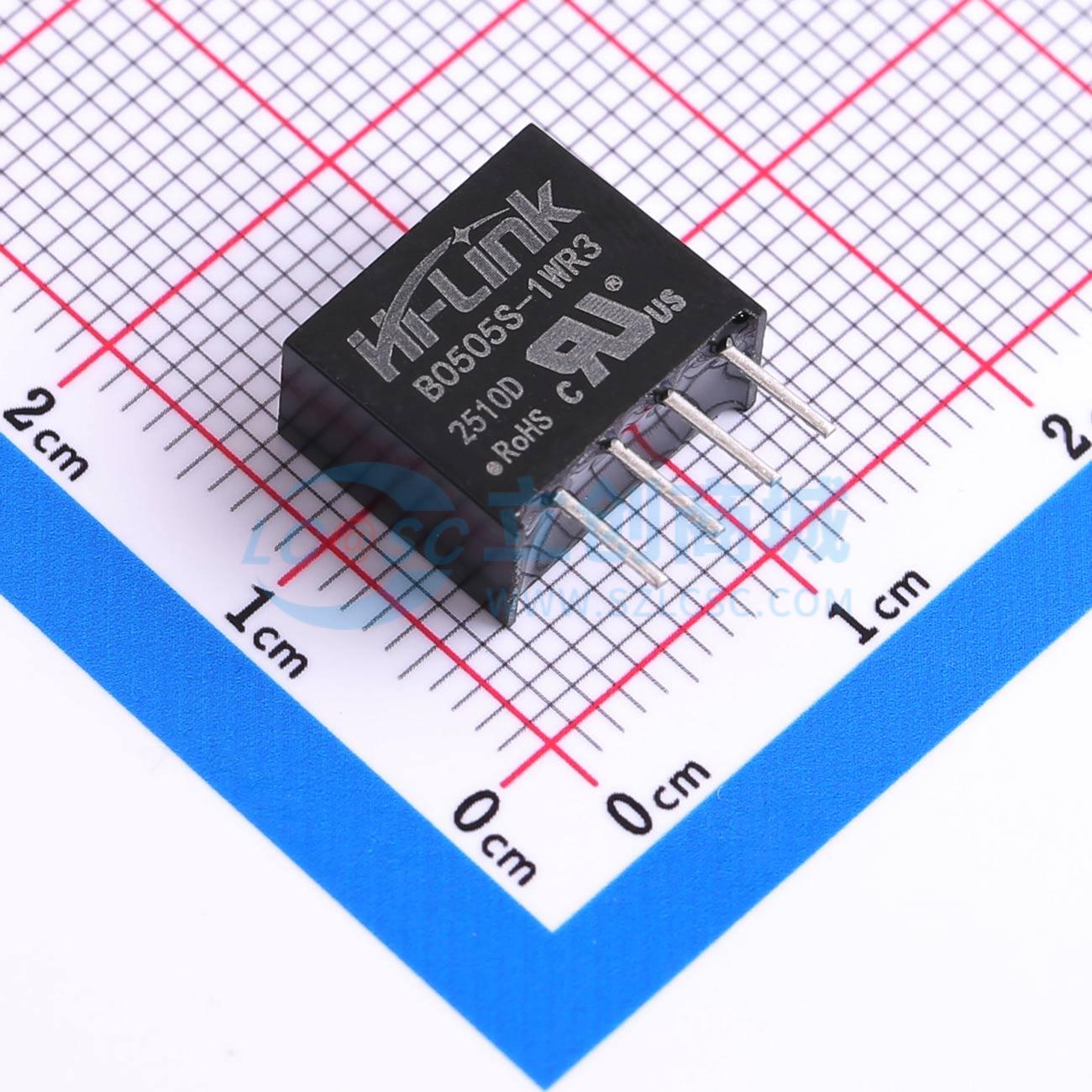

B0505S-1WR3
直流隔离电源模块5V转5V短路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1W，定电压输入，隔离非稳压单路输出，DC-DC模块电源。适用于输入电源的电压比较稳定（电压变化范围±10%Vin）、输入输出之间要求隔离（隔离电压≤1500VDC）、对输出电压稳定度要求不高的场合，典型应用于纯数字电路场合，一般低频模拟电路场合，继电器驱动电路，数据交换电路场合等。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- B0505S-1WR3
- 商品编号
- C5183119
- 商品封装
- SIP,11.5x6mm
- 包装方式
- 管装
- 商品毛重
- 1.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5.5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | 5mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.2mm | |
| 稳压类型 | 非稳压型 |
商品概述
B_S-1WR3系列是海凌科电子提供的微小功率、定电压输入、隔离非稳压、单路输出DC/DC模块电源，具备小体积和高效率的特点。该系列产品专为板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计。
商品特性
- 可持续短路保护
- 隔离电压：1500VDC/min，3000VDC/1s
- 空载输入电流低至5mA
- 工作环境温度：-40℃ ~ +85℃
- 效率高达88%
- 采用国际标准引脚方式
- 小型SIP封装
- 低纹波/噪声（20MHz带宽）：30mVp-p（典型值）
- 平均无故障工作时间≥350万小时
- 1W功率，定电压输入，隔离非稳压单路输出
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
