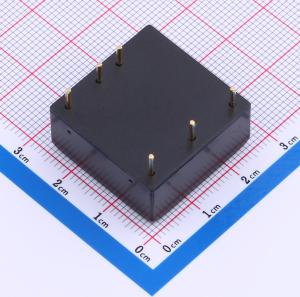

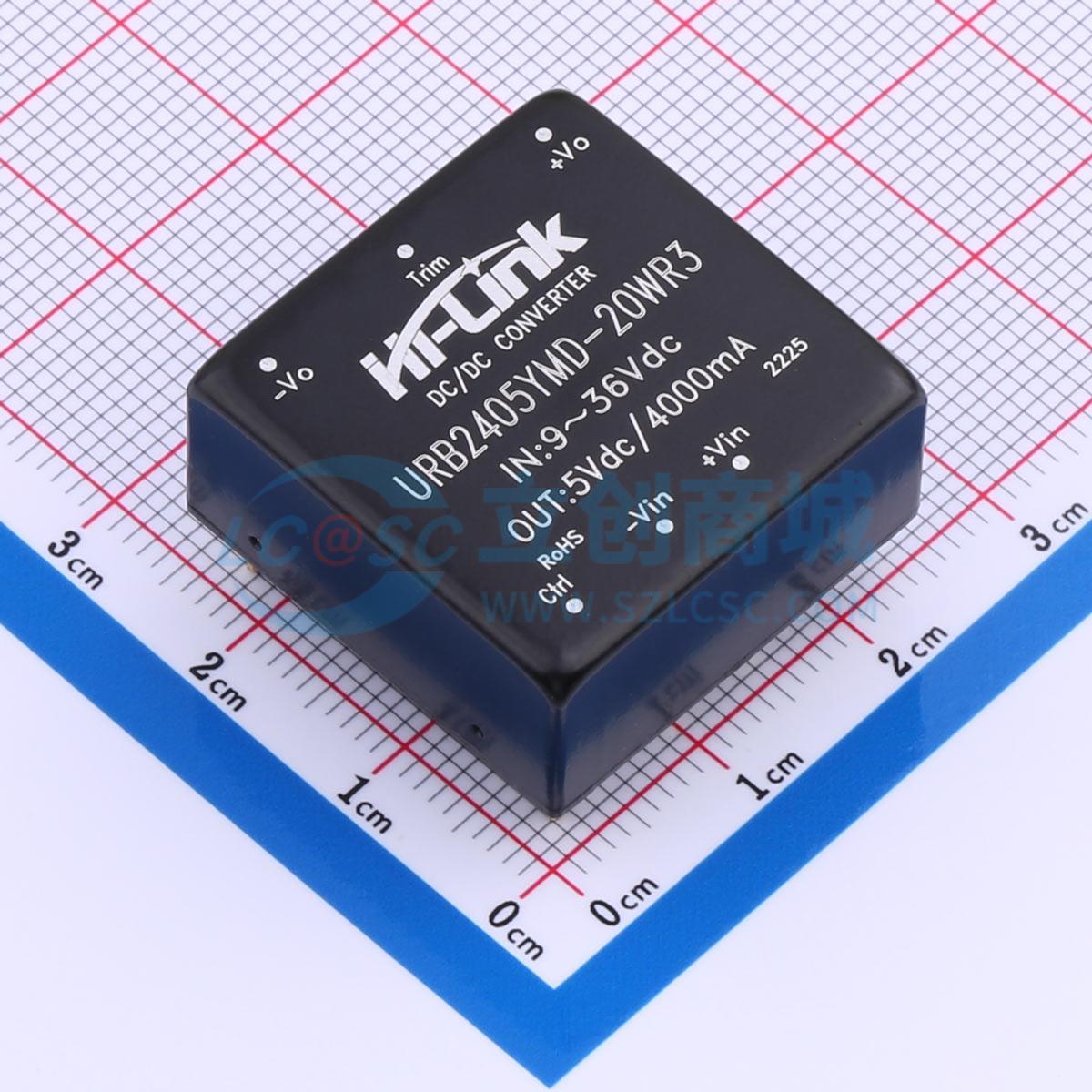

URB2405YMD-20WR3
直流隔离电源模块24V转5V短路保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20W，超宽电压输入，隔离式单/双输出稳压器，DIP 封装，DC-DC 电源模块。UR(A)B_YMD 20wR3 系列产品输出功率为 20W，具备 4:1 宽电压输入范围，效率高达 91%，常规隔离电压为 1500VDC，允许工作温度范围为 -40°C 至 +85°C，具备输入欠压保护、输出过压、过流、短路保护功能，裸机符合 CISPR32/EN55032 CLASSA 标准。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- URB2405YMD-20WR3
- 商品编号
- C5183125
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 14.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 20W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 91% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 4A | |
| 最大容性负载 | 10000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 输出短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm |
商品概述
20W，超宽电压输入，隔离稳压单路/双路，DIP封装，DC-DC模块电源。输出功率为20W，4:1宽电压输入范围，效率高达91%，1500VDC的常规隔离电压，允许工作温度-40°C to +85°C，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032 CLASS A。
商品特性
- 超宽范围输入(4:1)，输出20W
- 转换效率91% (Typ)
- 隔离电压1500Vdc
- 超低待机功耗: 0.036W(典型值)
- 超快速启动: 1ms(典型值)
- 工作温度范围：-40°C~+85°C
- 输入欠压保护，输出短路，过流，过压保护
- 金属外壳，输出纹波低
- 国际标准引脚，PCB板直插安装
应用领域
- 医疗
- 工控
- 电力
- 仪器仪表
- 通信
- 铁路
