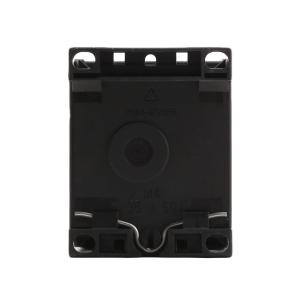

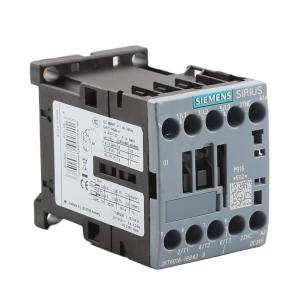

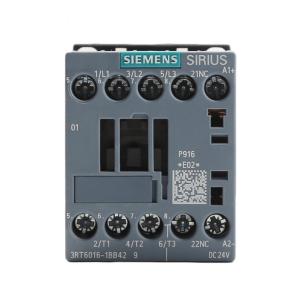

SIEMENS(德国西门子)接触器DC24V 9A 1NC3RT6016-1BB42

工业品

价格：￥34.462

原价：￥ 172.31

品牌名称: SIEMENS(德国西门子)
商品型号: 3RT6016-1BB42
商品编号: C5181753
商品毛重: 299.36克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 品牌与型号：德国西门子（SIEMENS）出品，属于3RT6系列，型号为3RT6016-1BB42，工业级品质，可靠性高，适配专业电气控制场景。

2 电气参数：控制线圈电压为DC24V，起动功率4W，持续功率4W；主电路额定工作电压AC-3/AC-3e时可达690V，AC-3（400V）工况下额定工作电流为9A，AC-1（690V）工况下40℃时工作电流22A、60℃时20A；极数为3极，主触头配置为3个常开触点，辅助触头配置为1个常闭触点，满足多回路控制需求。

3 性能与寿命：机械寿命（转换周期）达30,000,000次，带辅助开关的接触器电气寿命为10,000,000次，使用寿命长；绝缘电压690V，抗冲击电压6kV，污染等级3，可适应一般工业环境的电气干扰与粉尘污染。

4 安装与接线：支持DIN导轨（符合DIN EN 50022标准，适配35mm宽导轨）安装，可垂直安装（±180°旋转）、垂直面前倾/后倾±22.5°，安装灵活；接线端子为S00螺丝端子，主电路与辅助电路均采用螺栓连接，线径适配范围广（主触头可接2×(0.5-1.5mm²)、2×(0.75-2.5mm²)、2×4mm²等规格导线，也支持AWG线规20-16、18-14、12等），接线牢固性佳。

5 安全与认证：防护等级IP20，符合IEC 60529防接触保护要求，确保前侧垂直触摸时手指安全；通过CCC、UL、EAC、RCM等多国认证，符合IEC 60947-4-1等国际标准，EMC合规。

使用场景 APPLICATIONS

1 工业电机控制：适配AC-3使用类别，可控制三相异步电机的起动、停止（需配合元件实现正反转），如机床、电梯、输送机、风机、水泵等设备的电力驱动，尤其适合鼠笼式异步电机的运行、堵转控制。

2 低压配电系统：在额定电压690V以下、额定电流9A（AC-3 400V工况）的交流负载控制中，实现电力通断，可用于照明、加热设备（需匹配负载类型）的配电切换。

3 直流控制环境：控制线圈电压为DC24V，适配PLC、DCS等自动化控制系统的直流输出，常用于自动化生产线、机器人工作站、暖通空调系统的电机控制，或对控制电压安全性要求较高的场合（如安全电压控制回路）。

4 工业厂房与车间：适应污染等级3、环境温度-25~+60℃（运行）、-55~+80℃（存放）、海拔≤2000m的工业环境，可安装于机床配电箱、控制柜内，用于各类工业设备的电力控制。

注意事项 PRECAUTIONS

1 环境适配：使用环境需严格匹配温度、海拔要求，运行温度超-25~+60℃、存放温度超-55~+80℃、海拔超2000m时，禁止使用，否则会降低产品寿命或引发故障。

2 接线规范：接线时需严格遵循线径要求，主电路、辅助电路的导线截面积及AWG线规需与产品规格匹配，接线后需拧紧端子螺丝，防止松动导致打火、接触不良。

3 操作频率限制：不同使用类别下开关频率有严格限制，AC-1时最大1000次/小时，AC-3/AC-3e时750次/小时，AC-4时250次/小时，实际使用中需低于额定频率，避免触头过度磨损。

4 维护保养：定期（建议每季度，或根据使用频率调整）检查触头磨损，主触头磨损超1mm时需更换；清洁产品表面及内部灰尘，防止污染等级超3；维护时必须断电，严禁带电操作，确保人身安全。

5 安装要求：安装时需确保DIN导轨符合标准（35mm宽），安装方向可灵活调整，但需保证安装牢固，避免振动导致端子松动或产品移位。

6 电压稳定性：控制线圈电压需稳定在DC24V，电压波动范围建议不超过±10%，避免因电压过高损坏线圈、电压过低导致接触器无法吸合。
