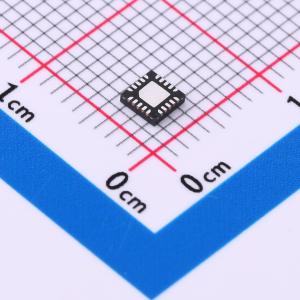

温馨提醒：图片仅供参考，商品以实物为准
TMI8150B
TMI8150B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8150B是一款集成式直流电机驱动器，适用于低输入电压工作系统。TMI8150B采用串行通信方式控制5路电机，支持云台电机和红外截止滤光片切换电机。1 - 4通道可驱动2个云台步进电机（X轴和Y轴），X轴和Y轴由正交SPWM控制，支持正反转
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8150B
- 商品编号
- C5181768
- 商品封装
- QFN-20L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 1.8V~5.5V | |
| 电机驱动电压(Vm) | 2.5V~5.5V | |
| 输出电流 | 700mA | |
| 步长细分 | 512 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 集成开关 | - | |
| 导通电阻 | 1.3Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
TMI8150B是一款集成式直流电机驱动器，适用于低输入电压工作系统。TMI8150B采用串行通信方式控制5路电机，支持云台电机和红外滤光片切换电机。1~4通道可驱动2个云台步进电机（X轴和Y轴），X轴和Y轴由正交SPWM控制，支持正反转。5通道控制红外滤光片切换。 在待机或运行期间，电流消耗可保持在极低水平。在低功耗睡眠模式下，电流仅为16μA。 TMI8150B采用QFN3x3-20L封装形式，符合ROHS规范，框架100%无铅。
商品特性
- 内置5通道电机驱动器
- 1~4通道控制两个步进电机或四个直流电机，5通道控制一个直流电机或线圈
- 1通道/2通道和3通道/4通道支持微步模式，可驱动最高512分辨率的微步
- 工作电压范围为2.4V至5.5V
- 最大连续电流：0.7A
- VM欠压锁定（UVLO）
- 热关断（TSD）
- 低功耗睡眠模式
- 自动故障恢复
- 采用小型20引脚QFN封装类型
应用领域
- 直流电机和步进电机
- 网络摄像机（IPC）云台
- 机器人
