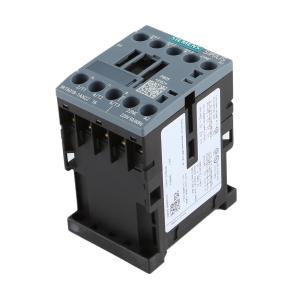

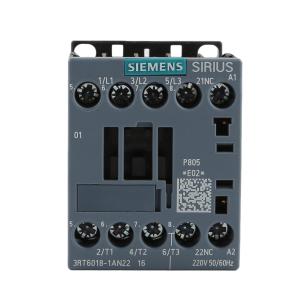

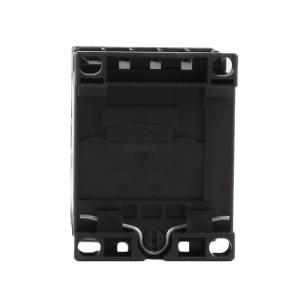

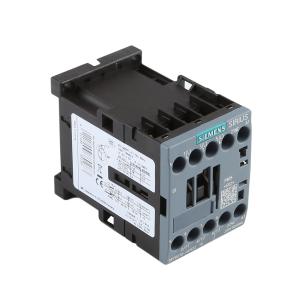

SIEMENS(德国西门子)接触器AC220V 50/60HZ 16A 1NC3RT6018-1AN22

工业品

价格：￥15.976

原价：￥ 79.88

品牌名称: SIEMENS(德国西门子)
商品型号: 3RT6018-1AN22
商品编号: C5181747
商品毛重: 220克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌与型号：德国西门子（SIEMENS）品牌，型号3RT6018-1AN22，属于SIRIUS系列接触器，品质可靠。

1 电气参数：线圈电压AC220V（50/60Hz），额定工作电流（AC-1时）最高22A（环境温度40℃时额定值20A）；主电路工作电压AC-3时最大值690V，绝缘电压690V，抗冲击电压能力6kV，针对变压器隔离的最大允许电压400V，符合EN 60947-1标准。

2 触点配置：主触头极数3极（3P），主电路常开触点数量3个，常闭0个；辅助触头1个常闭触点（1NC），辅助电路工作电流AC-12时最大值10A，AC-15时230V下10A。

3 机械与寿命：接触器类型的机械寿命达30,000,000次转换周期，带有辅助开关的接触器机械寿命10,000,000次；耐冲击性AC时，耐冲击电压方波冲击7.3g/5ms、4.7g/10ms，正弦冲击11.4g/5ms、7.3g/10ms。

4 环境与安装：运行环境温度-25~+60℃，存放温度-55~+80℃，安装海拔≤2000m，污染等级3；安装方式支持DIN导轨（35mm）或螺钉紧固，并联装配需符合EN 50022标准。

5 接线与防护：接线端子为螺栓连接，主电路和辅助/控制电路均采用螺栓连接，线径适配范围广；防护等级IP20，防止从垂直方向直接触摸手指。

6 认证与尺寸：符合CE、CCC、UL、CSA、EAC、RCM等多项认证，RoHS指令（日期09/01/2012）；产品结构尺寸为S00，高度57.5mm，宽度45mm，深度73mm，体积小巧。

使用场景 APPLICATIONS

工业电机控制：适用于水泵、风机、压缩机等电机的启停、正反转控制，适配AC-3使用类别，满足7.5kW（400V时）等功率电机的控制需求。

1 电力系统：用于低压配电系统的电压切换、负载切换，配合熔断器等保护装置，保障电力回路的安全通断。

2 自动化生产线：在传送带、机床、机器人周边设备的电机控制中，实现设备的启停、调速（配合变频器）或方向切换，满足生产线连续运行需求。

3 建筑电气：商业建筑的中央空调、电梯、照明系统控制，利用小巧尺寸（S00）适配建筑空间，适应-25~+60℃的运行温度。

4 起重与运输：电梯、起重机的电机控制，凭借3000万次机械寿命、1000次/小时（AC-1）的开关频率，保障设备稳定运行。

注意事项 PRECAUTIONS

环境要求：安装环境海拔≤2000m，运行温度-25~+60℃，存放温度-55~+80℃；需干燥、清洁，无腐蚀性气体，污染等级≤3，避免水溅（IP20仅防触摸）。

1 安装规范：支持DIN导轨或螺钉安装，并联装配需符合EN 50022；紧固扭矩符合要求，避免松动导致接触不良。

2 接线要求：主/辅助电路接线采用螺栓连接，线径需符合规格（主电路可接2x(0.5-1.5mm²)等）；接线前断开电源，线端做绝缘处理。

3 保护配合：主电路短路保护需选配gl/gG NH 3NA等熔断器；过载保护配合热继电器，避免电机过载。

4 维护检查：定期检查触点磨损，机械寿命接近3000万次时提前更换；检查机械部件灵活性，确保动作可靠。

5 合规使用：遵循产品认证适用区域，不得擅自改装，操作时遵循安全规范。
