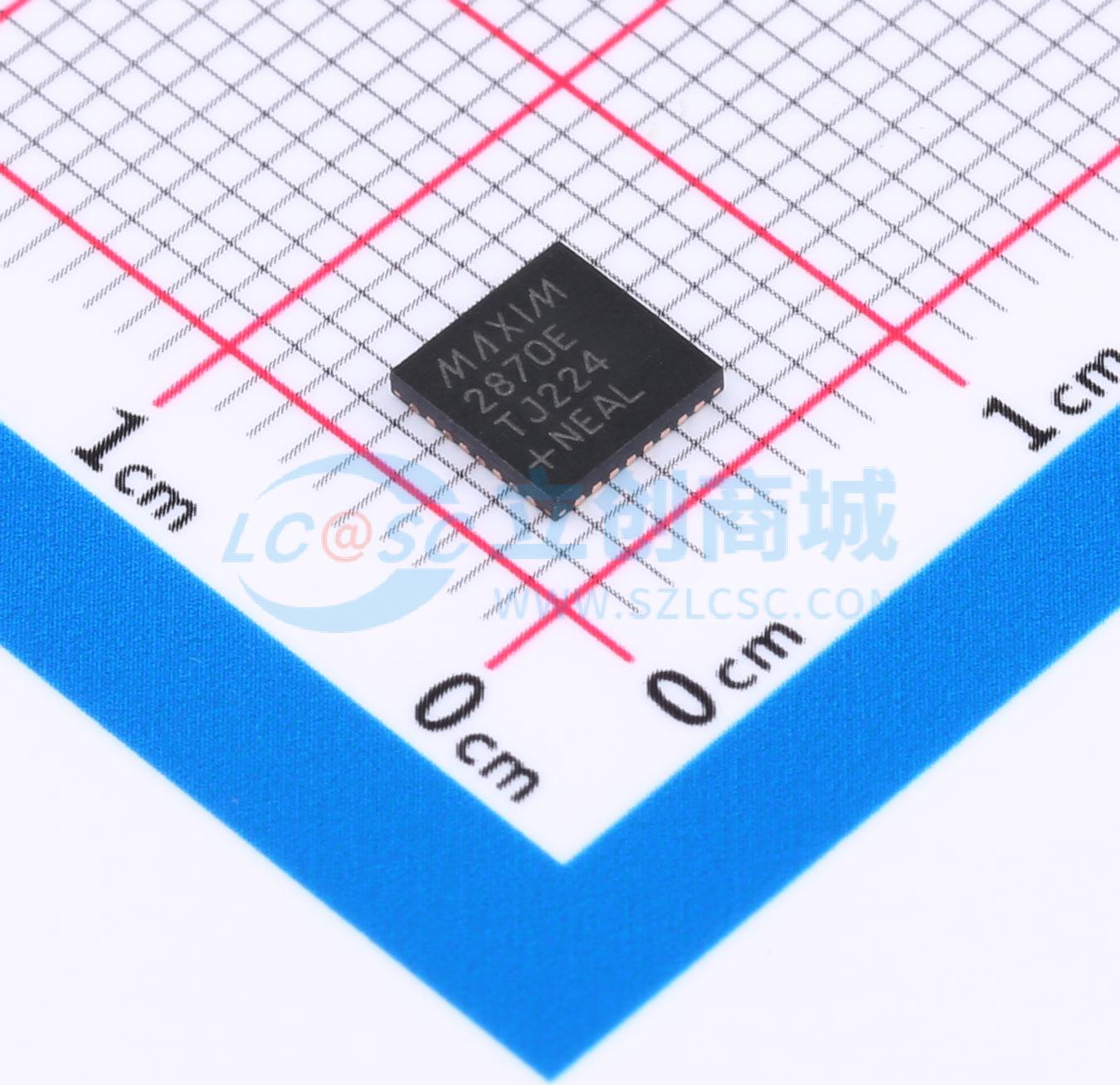

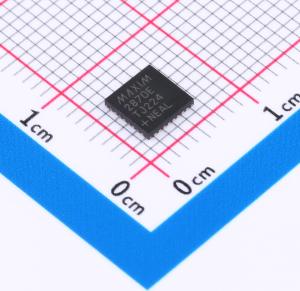

温馨提醒：图片仅供参考，商品以实物为准

MAX2870ETJ+

描述: 23.5MHz至6000MHz分数/整数N分频合成器/VCO、 MAX2870为高性能超宽频带锁相环(PLL)，集成压控振荡器(VCO)
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2870ETJ+
商品编号: C5181325
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

MAX2870是一款超宽带锁相环（PLL），集成了压控振荡器（VCO），能够在整数N和分数N两种模式下工作。当与外部参考振荡器和环路滤波器配合使用时，MAX2870成为一款高性能频率合成器，可合成23.5MHz至6.0GHz的频率，同时保持出色的相位噪声和杂散性能。借助多个覆盖3000MHz至6000MHz的集成VCO以及1至128的输出分频器，可实现超宽频率范围。该器件还提供双差分输出驱动器，可独立编程以提供-4dBm至+5dBm的输出功率。两个输出均可通过软件或硬件控制静音。 MAX2870通过4线串行接口进行控制，与1.8V控制逻辑兼容。该器件采用无铅、符合RoHS标准的5mm×5mm、32引脚TQFN封装，工作温度范围扩展至-40℃至+85℃。

商品特性

整数和分数N模式
手动或自动VCO选择
3000MHz至6000MHz基频VCO
用于扩展频率范围的输出二进制缓冲器/分频器：1/2/4/8/16/32/64/128，23.5MHz至6000MHz
高性能相位-频率检测器（PFD）：整数N模式下为105MHz，分数N模式下为50MHz
参考频率高达200MHz
采用+3.0V至+3.6V电源供电
双可编程输出：-4dBm至+5dBm
模拟和数字锁定检测指示
硬件和软件关断控制
与1.8V控制逻辑兼容

应用领域

无线基础设施
PMAR/LMAR/公共
测试与测量
安全无线电
卫星通信
时钟生成
无线局域网/有线电视

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(60个/圆盘，最小起订量 1020 个)

个

起订量：1020 个60个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	6GHz
	工作电压	3V~3.6V

	属性	参数值
	输出通道数	2
	工作温度	-40℃~+85℃
