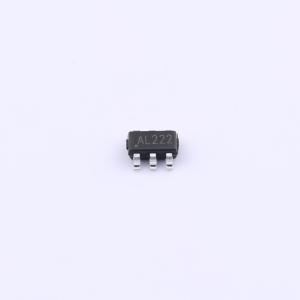

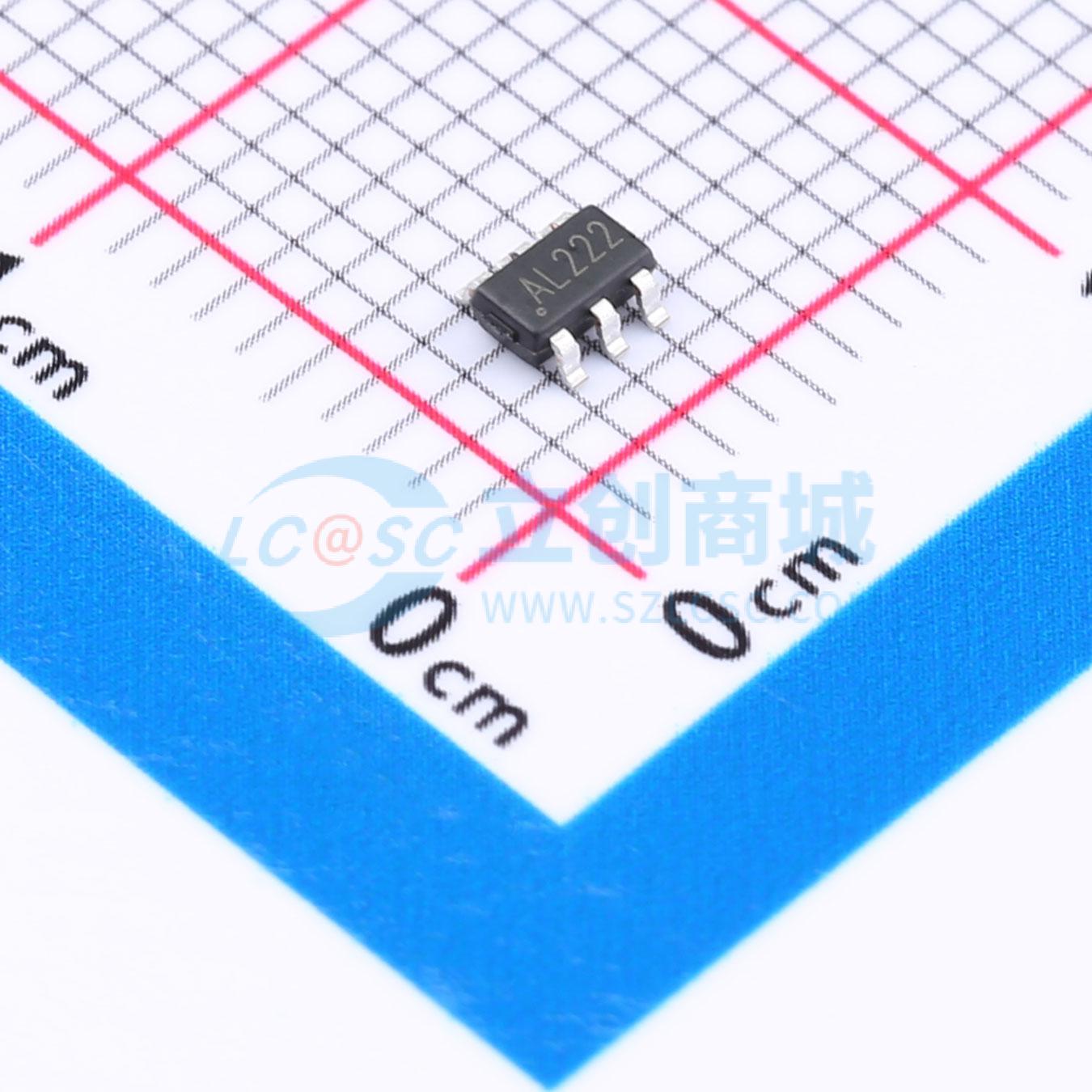

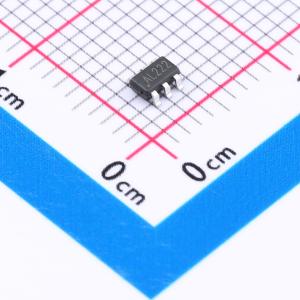

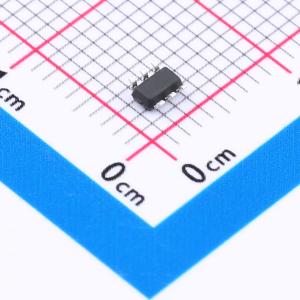

LN6291H

2.5A高效率升压DC/DC电压调整器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN6291H是一款微小型、高效率、升压型DC/DC调整器。电路由电流模COT控制环路、误差放大器、斜坡补偿电路、比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作,内置一个2.5A的功率开关和软启动保护电路。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。同时该芯片也可以通过外部OC电阻来设置芯片的最大限流,OC电阻不接时为内部2.5A的限流起作用。内置输出OVP保护。
品牌名称: natlinear(南麟)
商品型号: LN6291H
商品编号: C5181467
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.04克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

LN6291H是一款微小型、高效率、升压型DC/DC调整器。电路由电流模COT控制环路，误差放大器，斜坡补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，内置一个2.5A的功率开关和软启动保护电路。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。同时该芯片也可以通过外部OC电阻来设置芯片的最大限流，OC电阻不接时，为内部2.5A的限流起作用。

商品特性

效率高达93%
输出电压可升到22V
输入电压范围2 - 6.5V
1.2MHz的固定开关频率
电流COT模式
外置限流电阻，此管脚悬空为最大限流2.5A
内置输出OVP保护

应用领域

便携式移动设备
无线通信设备
电池后备电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2V~6.5V
	输出电压	2.5V~22V
	输出电流	2.5A
	开关频率	1.2MHz
	工作温度	-40℃~+80℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
