温馨提醒：图片仅供参考，商品以实物为准

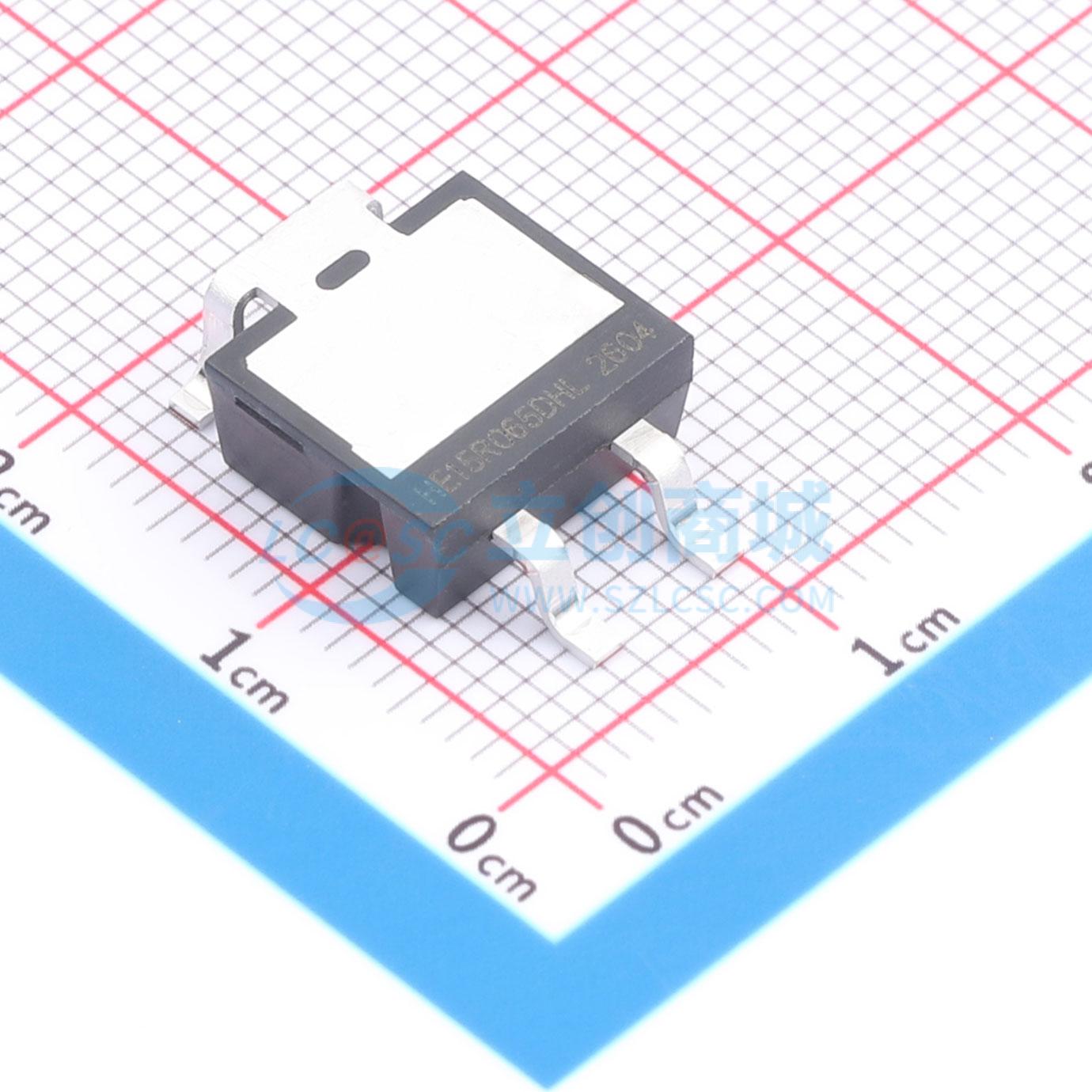

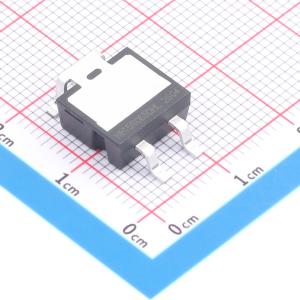

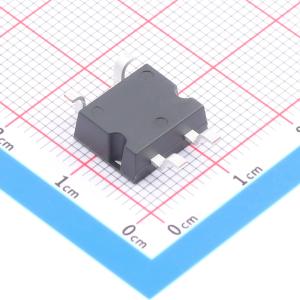

HE15R065H6DHL
IGBT，650V，15A，263顶部散热，10-20kHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT，650V，15A，263顶部散热，10-20kHz
- 品牌名称
- HIMINGWAY(海明微)
- 商品型号
- HE15R065H6DHL
- 商品编号
- C54864493
- 商品封装
- TSC-263-4L
- 包装方式
- 编带
- 商品毛重
- 1.564克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 195W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 15A | |
| 集电极脉冲电流(Icm) | 10uA | |
| 集电极截止电流(Ices) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 24nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 507pF | |
| 输出电容(Coes) | 35pF | |
| 反向传输电容(Cres) | 6pF | |
| 开启延迟时间(Td(on)) | 31ns | |
| 关断延迟时间(Td(off)) | 79ns | |
| 导通损耗(Eon) | 430uJ | |
| 关断损耗(Eoff) | 340uJ | |
| 反向恢复时间(Trr) | 59ns | |
| 工作温度 | -40℃~+175℃ |
