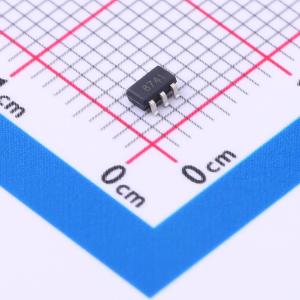

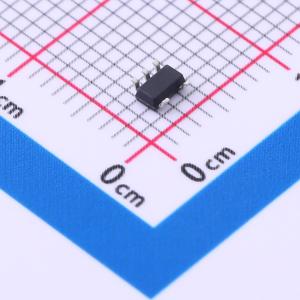

温馨提醒：图片仅供参考，商品以实物为准
GS8741-TR
停产 低压高速比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8741-TR
- 商品编号
- C5179668
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 21ns | |
| 滞后电压(Vhys) | 2.7mV | |
| 共模抑制比(CMRR) | 78dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 输出类型 | 推挽 | |
| 输出模式 | - | |
| 每个通道工作电流 | 155uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
GS8740系列是具有内部迟滞功能的低功耗、高速比较器，针对由3V或5V电源供电的系统进行了优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围的特点。传播延迟为21ns（过驱动100mV），每个比较器的电源电流为155μA。内部输入迟滞可消除因内部输入噪声电压引起的输出切换。最大输入失调电压为5mV，工作范围为2.7V至5.5V。 所有器件的温度范围均为-40°C至+85°C。GS8740和GS8741单通道比较器采用环保型SC70 - 5和SOT23 - 5封装。GS8742双通道比较器采用环保型SOP - 8和MSOP - 8封装。
商品特性
- 快速，21ns传播延迟
- 155μA（典型值）低功耗
- 单电源+2.7V~+5.5V供电
- 低失调电压：5mV（最大值）
- 轨到轨输入和输出
- CMOS/TTL兼容输出
- 内部迟滞实现清晰切换
- 过驱动输入无相位反转
- 工作温度：-40°C~+85°C
- 小封装：GS8740提供SOT23 - 5和SC70 - 5封装
- GS8741提供SOT23 - 5和SC70 - 5封装
- GS8742提供SOP - 8和MSOP - 8封装
应用领域
- 线路接收器
- 3V/5V系统
- 电池供电系统
- 过零检测器
- 阈值检测器/鉴别器
- 采样电路
