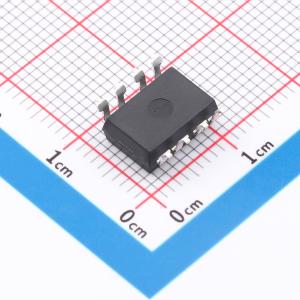

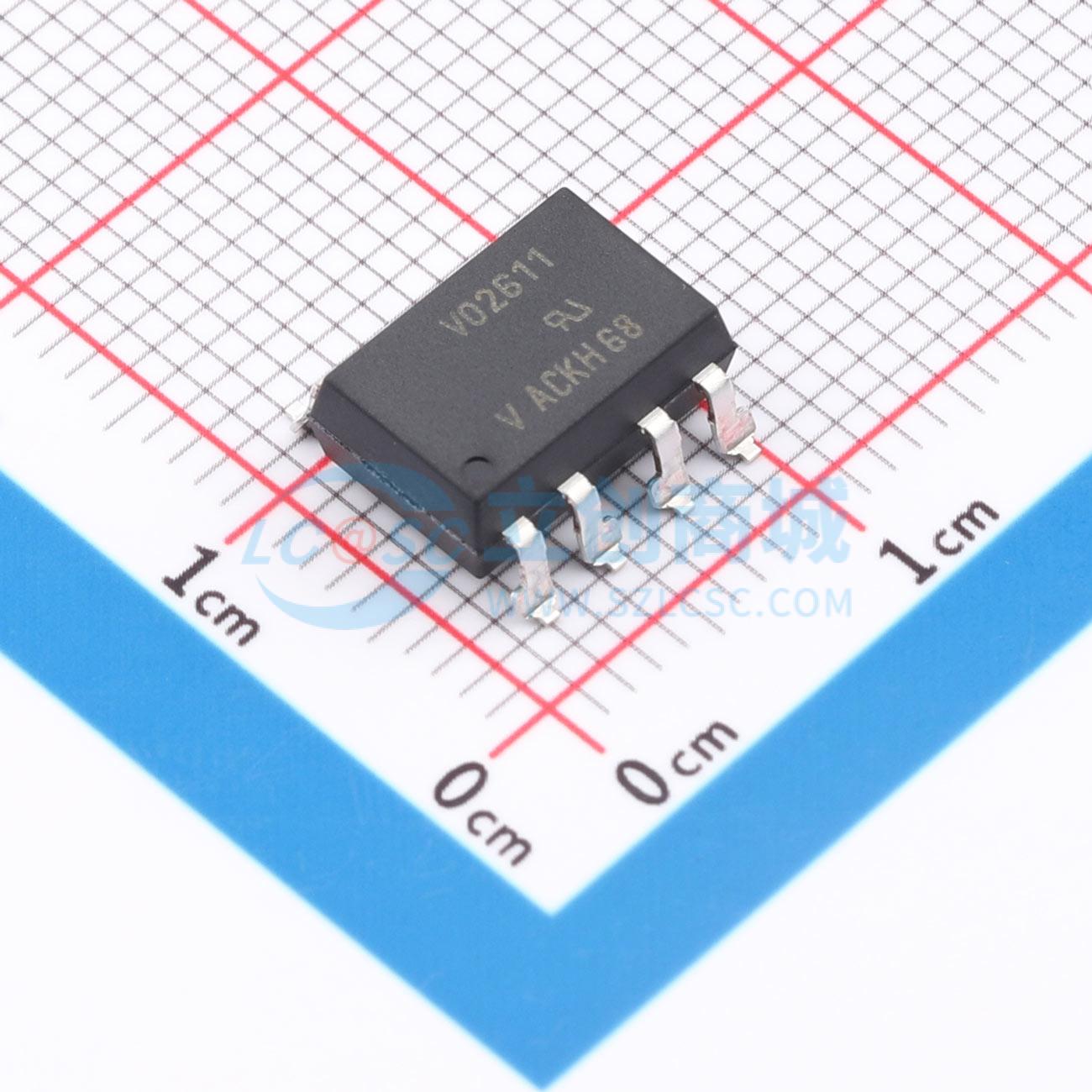

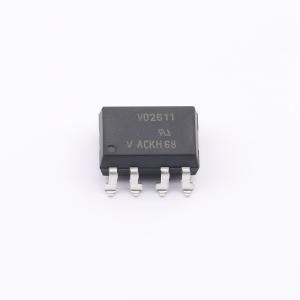

温馨提醒：图片仅供参考，商品以实物为准
VO2611-X007T
DC输入 1通道 隔离电压(rms):4000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道10 MBd光耦合器采用高效输入LED与集成光电二极管IC探测器耦合。探测器具有漏极开路NMOS晶体管输出，与集电极开路肖特基钳位晶体管输出相比，泄漏更少。双通道10 MBd光耦合器也有提供。对于单通道类型，引脚7上的使能功能允许对探测器进行选通。内部屏蔽为VO2601和VO2631提供了5 kV/μs的保证共模瞬态抗扰度，为VO2611和VO4661提供了15 kV/μs的保证共模瞬态抗扰度。建议在引脚5和8之间连接一个0.1 μF的旁路电容。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VO2611-X007T
- 商品编号
- C559568
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5.3kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.4V |
