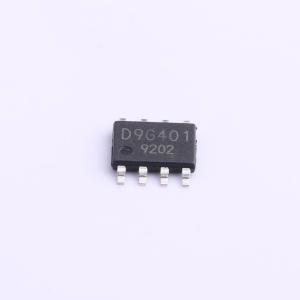

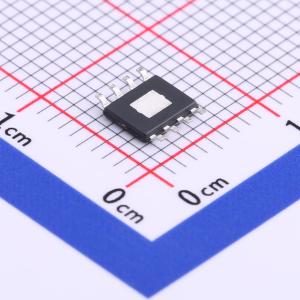

温馨提醒：图片仅供参考，商品以实物为准
BD9G401EFJ-ME2
4.5V至42V输入电压范围，3.5A输出电流的集成FET降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9G401EFJ是一款集成高侧N沟道MOSFET的降压转换器,输入电压范围为4.5V至42V,最大输出电流为3.5A。该器件具有同步功能,支持外部时钟输入,可在250kHz至500kHz范围内同步操作。工作温度范围为-40°C至+105°C,封装为HTSOP-J8ES。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9G401EFJ-ME2
- 商品编号
- C559357
- 商品封装
- HTSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 800mV~42V | |
| 输出电流 | 3.5A | |
| 开关频率 | 250kHz~500kHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
BD9G401EFJ是一款内置高端MOSFET的降压转换器。其输入电压范围为4.5V至42V。电流模式架构可实现快速瞬态响应，并简化相位补偿设置。该IC主要用作次级侧电源，例如可从12V或24V等电压电源产生3.3V/5V的降压输出。此外，它具备与外部时钟同步的功能，可进行噪声管理。
商品特性
- 通过AEC-Q100认证
- 集成N沟道MOSFET
- 可与250kHz至500kHz的外部时钟同步
- 通过EN端子进行开/关控制（待机电流为0μA）
- 采用小型封装（HTSOP-J8ES）
- 具备低压差工作特性
应用领域
- 一般配备12V/24V线路的消费类设备
- 汽车应用（音频系统、导航系统等）
- 工业分布式电源应用
- 娱乐设备
