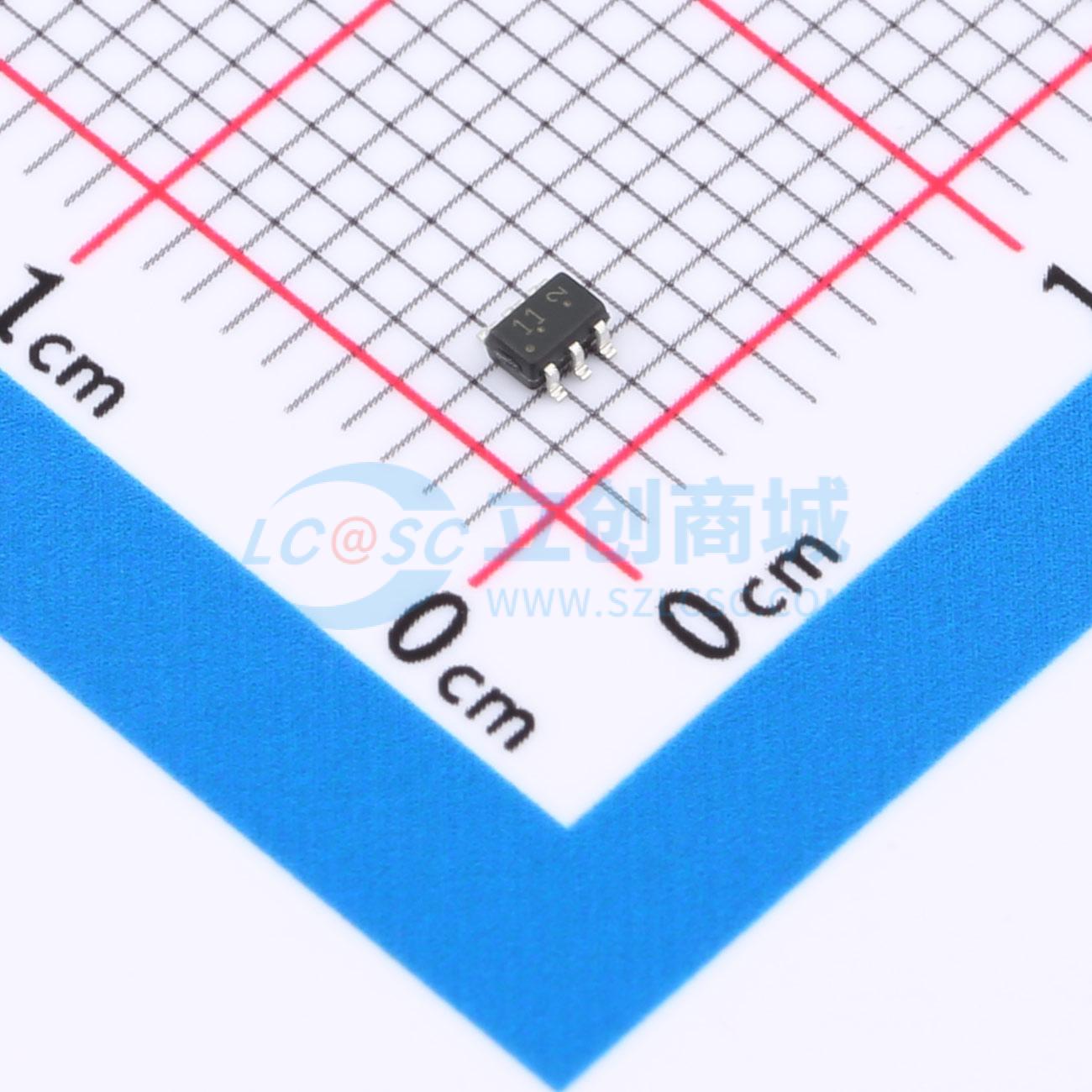

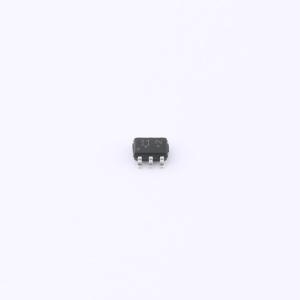

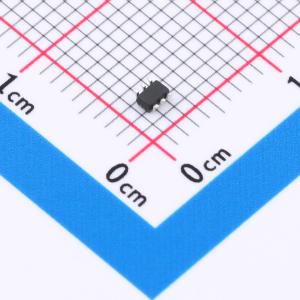

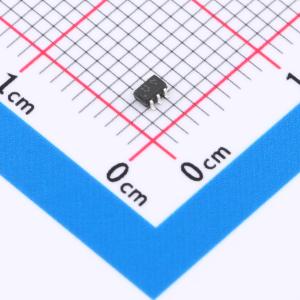

S-LMUN5311DW1T1G
双偏置电阻晶体管，NPN和PNP硅材料表面贴装，带单片偏置电阻网络的晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管；一个串联基极电阻和一个基极-发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT 通过将这些单独的组件集成到单个器件中来消除它们。两个互补的 BRT 器件封装在 SOT-363 封装中，非常适合电路板空间有限的低功耗表面贴装应用。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- S-LMUN5311DW1T1G
- 商品编号
- C559098
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 256mW | |
| 直流电流增益(hFE) | 35@5.0mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | - | |
| 电阻比率 | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT通过将这些单独的组件集成到单个器件中，从而省去了这些组件。在LMUN5311DW1T1G系列中，两个互补的BRT器件封装在SOT - 363封装中，这对于电路板空间有限的低功耗表面贴装应用来说是理想的选择。
商品特性
- 简化电路设计
- 减少电路板空间
- 减少元件数量
- 我们声明产品材料符合RoHS要求且无卤素。
- 汽车及其他需要独特产地和控制变更要求的应用采用S前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力。
