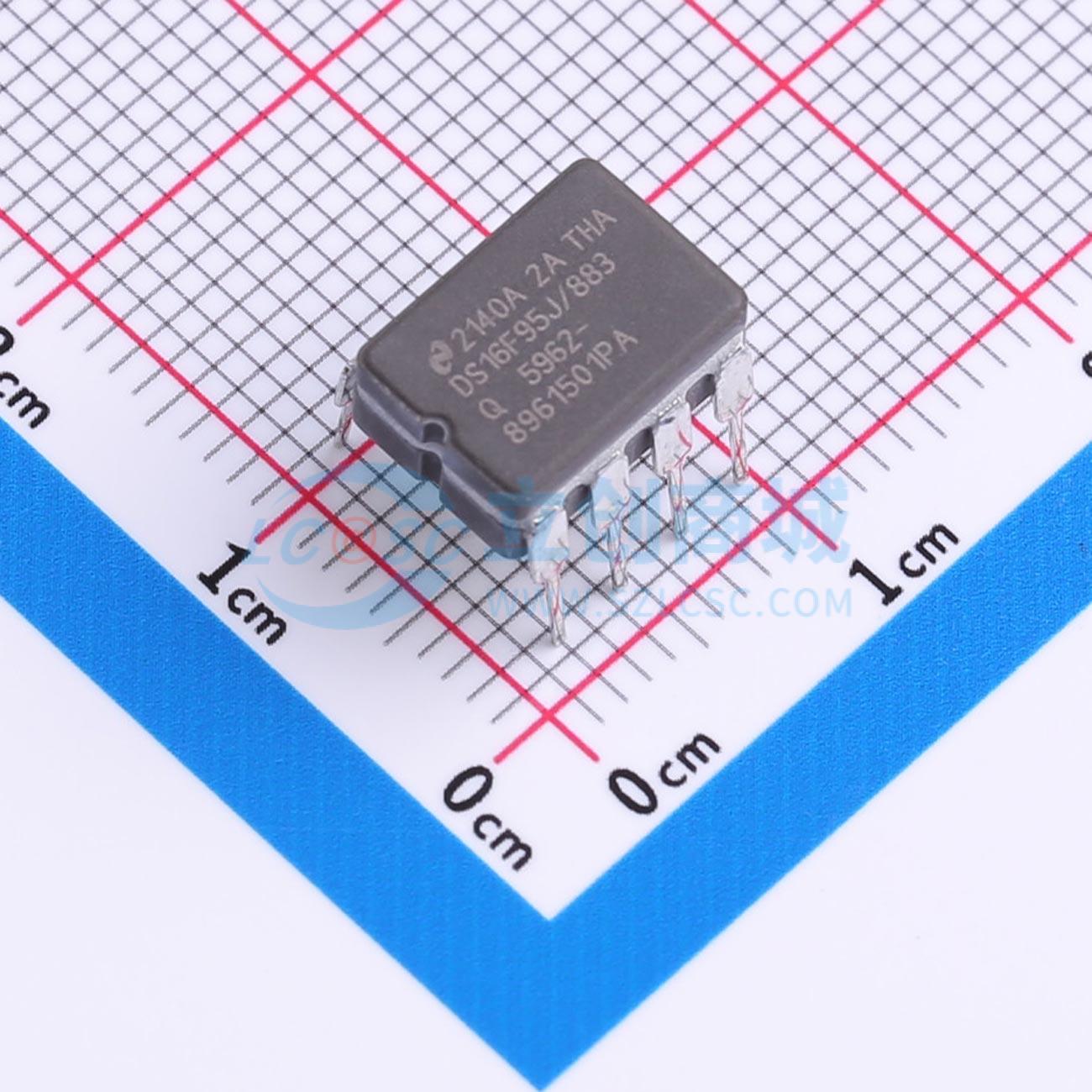

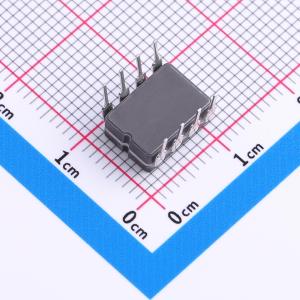

温馨提醒：图片仅供参考，商品以实物为准

DS16F95J/883

EIA-485/EIA-422A差分总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DS16F95J/883
商品编号: C5173828
商品封装: CDIP-8
包装方式: 编带
商品毛重: 1.845克(g)

商品参数

商品概述

DS16F95差分总线收发器是一款专为平衡多点总线传输线上的双向数据通信设计的单片集成电路。该收发器符合EIA标准RS-485以及RS-422A。DS16F95采用L-FAST双极技术，可提供更出色的性能。L-FAST技术利用极短的门延迟时间，可实现更高速度与更低电流。因此，DS16F95QML具备更低功耗、更宽的温度范围以及更优化的规格。DS16F95集成了三态差分线路驱动器和差分输入线路接收器，两者均可由单路5.0V电源供电。驱动器和接收器带有有源使能端，可外部连接用作方向控制。驱动器差分输出与接收器差分输入在内部连接形成差分输入输出（I/O）总线端口，设计可在驱动器禁用或VCC = 0V时，为总线提供最小负载。这些端口具备宽的正负共模电压范围，使该器件适用于噪声环境中的多点应用。驱动器设计可承受最高60mA的灌电流或拉电流负载，除热关断外还具备正负电流限制，可在线路故障情况下提供保护。DS16F95可用于采用DS96F172、DS96F174四路差分线路驱动器以及DS96F173、DS96F175四路差分线路接收器的传输线应用中。

商品特性

经辐射验证，可承受300 krad(Si)
符合EIA-485和EIA-422A标准
符合SCSI-1 (5 MHz)规格
专为多点传输设计
具备宽正负输入输出总线电压范围
热关断保护
驱动器具备正负电流限制
高阻抗接收器输入
接收器输入迟滞典型值为50 mV
采用单路5.0V电源供电
降低功耗

应用领域

噪声环境中的多点应用
搭配DS96F172、DS96F174四路差分驱动器与DS96F173、DS96F175四路差分接收器的传输线应用

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	工作电压	4.5V~5.5V

	属性	参数值
	工作温度	-55℃~+125℃
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护
