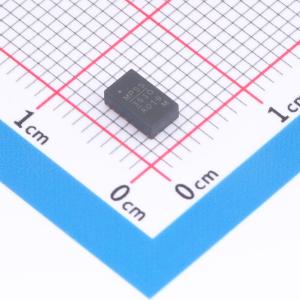

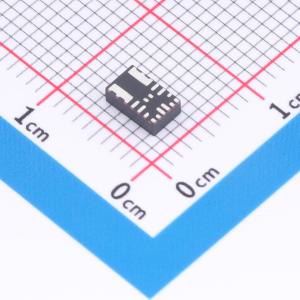

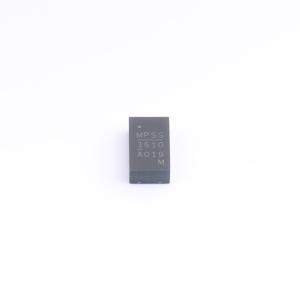

MPM3610AGQV-Z

集成电感的21V/1.2A DC-DC模块同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款同步整流降压模块转换器，内置功率MOSFET、电感和两个电容。提供非常紧凑的解决方案，只需5个外部组件，即可在较宽的输入电源范围内实现1.2A连续输出电流，并具有出色的负载和线性调节能力，还能提供快速的负载瞬态响应。具备过流保护和热关断等全面保护功能。可消除设计和制造风险，同时显著缩短产品上市时间。采用节省空间的QFN20 (3mmx5mmx1.6mm)封装。
品牌名称: MPS(芯源)
商品型号: MPM3610AGQV-Z
商品编号: C5173872
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MPM3610A是一款同步整流降压模块转换器，内置功率MOSFET、电感和两个电容。它提供了非常紧凑的解决方案，仅需5个外部元件，就能在宽输入电源范围内实现1.2A的连续输出电流，并具备出色的负载和线性调整率，同时提供快速的负载瞬态响应。全面的保护功能包括过流保护和热关断。 MPM3610A消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3610A采用节省空间的QFN20（3mmx5mmx1.6mm）封装。

商品特性

4.5V至21V工作输入范围
1.2A连续负载电流
90mΩ/40mΩ低RDS(ON)内部功率MOSFET
集成电感
集成VCC和自举电容
轻载时的节能模式
电源正常指示
过流保护（OCP）和打嗝式热关断
输出可从0.8V调节
采用QFN20（3x5x1.6mm）封装
整体解决方案尺寸为6.7mm x 7.3mm

应用领域

工业控制
医疗和成像设备
电信和网络应用
低压差线性稳压器（LDO）替代
空间和资源受限的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~21V
	输出电流(最大值)	1.2A
	静态电流(Iq)	440uA

	属性	参数值
	开关频率	2MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
