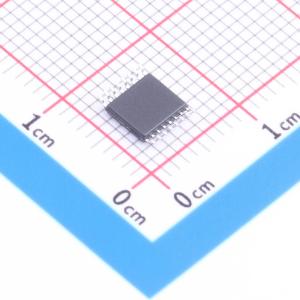

温馨提醒：图片仅供参考，商品以实物为准
74HCT259PW
8位可寻址锁存器，具备四种操作模式，可用于3到8译码或解复用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8-bit addressable latch
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HCT259PW
- 商品编号
- C54796859
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2668克(g)
商品参数
参数完善中
商品概述
74HC259和74HCT259是8位可寻址锁存器。该器件具有四种操作模式。在可寻址锁存模式下，D输入的数据被写入由输入A0至A3寻址的锁存器中。被寻址的锁存器将跟随数据输入，未被寻址的锁存器将保持其先前状态。在存储模式下，所有锁存器保持其先前状态，不受数据或地址输入的影响。在3线-8线解码或解复用模式下，被寻址的输出跟随D输入，所有其他输出为低电平。在复位模式下，所有输出被强制为低电平，不受数据或地址输入的影响。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围为2.0 V至6.0 V
- 闩锁性能超过250 mA
- 符合JEDEC标准：JESD8C（2.7 V至3.6 V）；JESD7A（2.0 V至6.0 V）
- 集成解复用器和8位锁存器
- 具备串行转并行能力
- 每个存储位都有输出
- 支持随机（可寻址）数据输入
- 易于扩展
- 具有公共复位输入
- 可用作3线-8线高电平有效解码器
- 输入电平：74HC259为CMOS电平；74HCT259为TTL电平
- ESD保护：HBM：ANSI/ESDA/JEDEC JS - 001 2类超过3500 V；CDM：ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
- 工作温度范围为 - 40°C至 + 85°C和 - 40°C至 + 125°C
