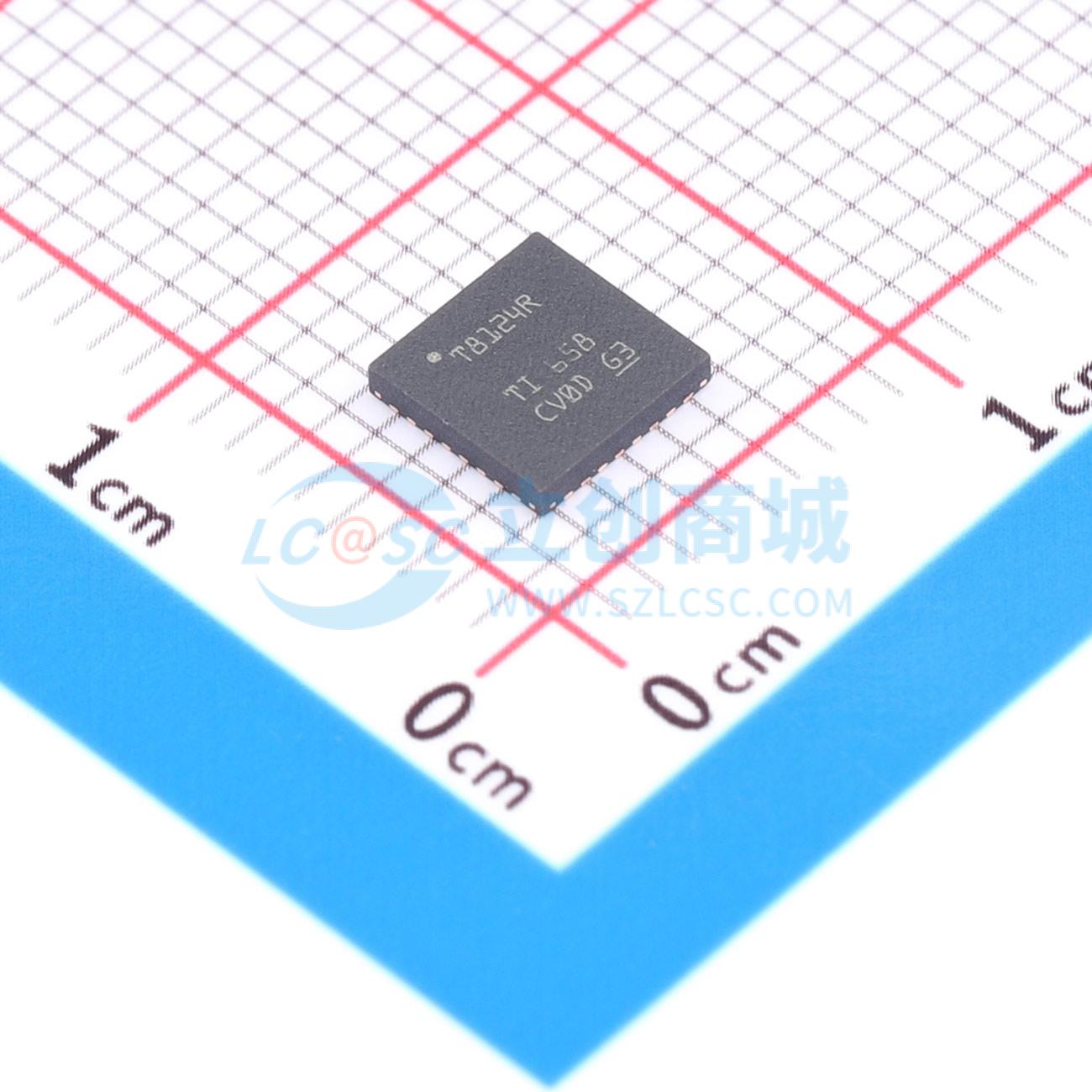

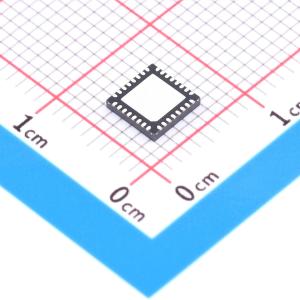

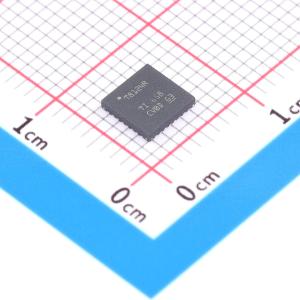

温馨提醒：图片仅供参考，商品以实物为准
商品参数
参数完善中
商品概述
TXE8124器件为四线串行外设接口(SPI)协议提供通用并行输入输出(I/O)扩展，设计用于1.65V至5.5V VCC工作环境。TXE8124同时支持标准点对点通信以及多器件级联。该器件在3.3V至5.5V条件下支持10MHz SPI时钟频率，在1.65V至5.5V条件下支持5MHz SPI时钟频率。TXE8124这类I/O扩展器适用于需要额外I/O连接开关、传感器、按钮、LED和风扇的场景。TXE8124器件拥有3个I/O端口，每个端口包含8个IO，其额外设计的功能可提升I/O在速度、功耗和灵活性方面的性能。这些功能包括每个I/O可配置为开漏或推挽输出、可配置上拉和下拉电阻、总线保持锁存输入、可屏蔽中断、中断状态寄存器、毛刺滤波器以及由FAIL-SAFE引脚使能的故障安全寄存器模式。
商品特性
- 工作电源电压范围为1.65V至5.5V
- 典型值2.3μA的低待机电流
- SPI SCLK最高支持10MHz（3.3V至5.5V），最高支持5MHz（1.65V至5.5V）
- 支持SPI菊花链
- 支持带突发模式的SPI读写操作
- 支持多端口SPI命令，可同时配置多个端口
- 输入端口引脚支持IOFF功能
- 带低电平有效复位输入(RESET)
- 带开漏低电平有效中断输出(INT)
- 每个I/O都配备中断掩码和状态
- 每个端口都配备中断状态
- 内置故障安全I/O功能
- 支持每个I/O独立配置输入输出功能
- 支持极性反转配置
- 支持输出推挽/开漏选择
- 支持集成上拉/下拉选择
- 总线保持功能，可维持上一次I/O状态
- 支持毛刺滤波器使能选择
- 锁存输出具备10mA驱动能力，可直接驱动LED
- 闩锁性能超过JESD 78 II类规范的100mA要求
- ESD保护性能超过JESD 22规范要求
- 支持2000V人体模型( A114-A )ESD防护
- 支持1000V充电器件模型( C101 )ESD防护
应用领域
- 工业运输
- 工业自动化
- 测试与测量
- 工厂自动化与控制
- 医疗保健
- 服务器
- 路由器（电信交换设备）
- 处理器GPIO资源受限的产品
