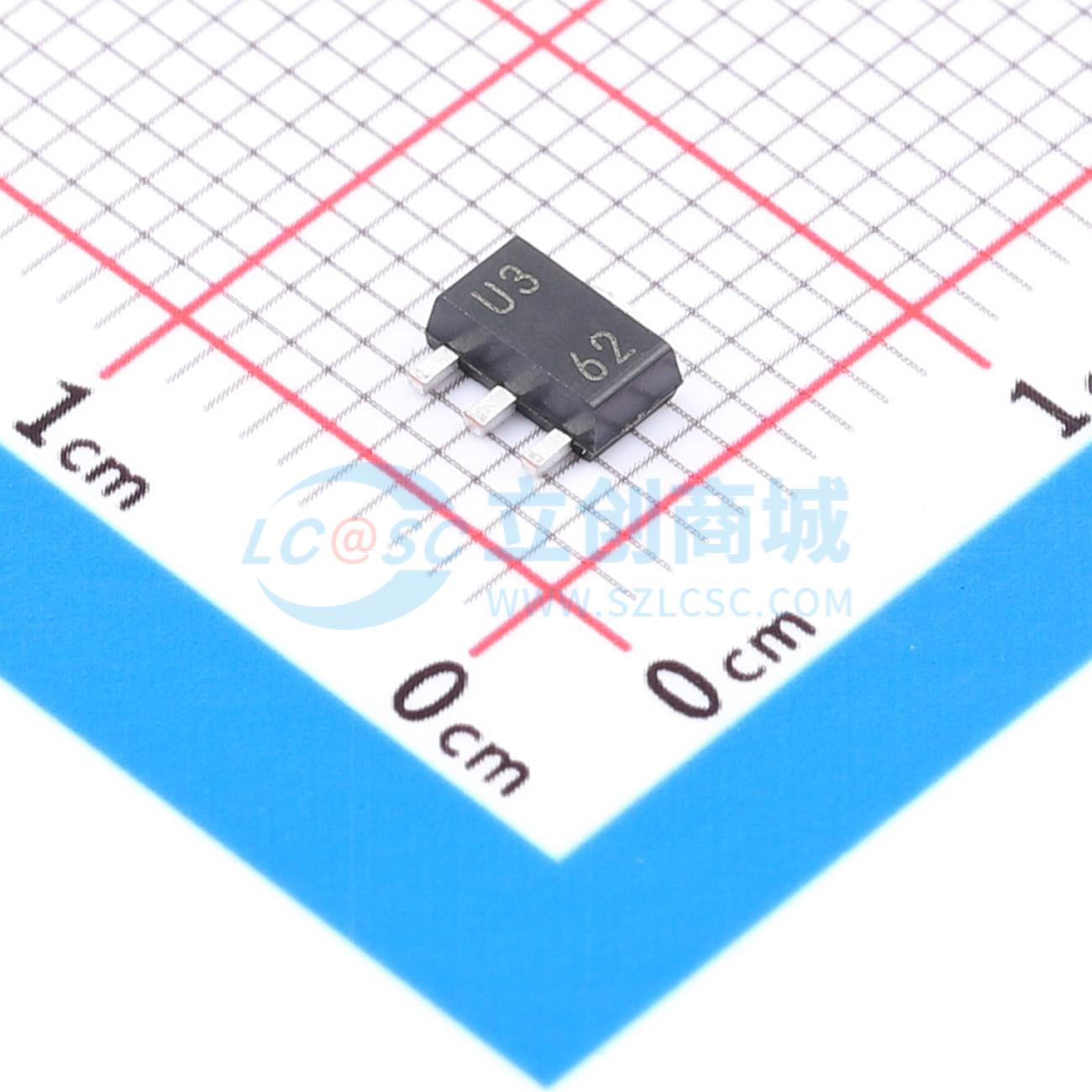

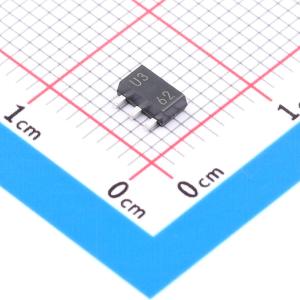

LM78L05PKR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM78L05PKR
商品编号: C54783435
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.1616克(g)

商品参数

商品概述

LM78L系列（本文档中统称为LM78Lxx）正线性稳压器提供多种固定输出电压，可适用于广泛的应用场景。该器件可替代齐纳二极管与电阻组合，通常可将输出阻抗改善两个数量级，且静态电流更低。这些稳压器可提供板上本地稳压，消除单点稳压相关的分配问题。其可用的输出电压使得LM78Lxx可用于逻辑系统、仪器仪表、工业供电等场景。采用新芯片的LM78Lxx可提供SOIC (D)封装和SOT-89 (PK)封装。LM78L系列稳压器可输出最高100mA的输出电流。内置电流限制功能可将峰值输出电流限制在安全值。如果内部功耗过高，热关断电路可防止IC过热。

商品特性

工作输入电压最高可达30V
新芯片最大耐压为45V，传统芯片最大耐压为35V
新芯片提供3.3V、5V、6V、12V、15V输出电压可选；传统芯片提供5V、6.2V、8.2V、9V、12V、15V输出电压可选
输出电流为100mA
内置热过载保护
内置输出限流
稳定工作无需外部元件
新芯片的最大结温范围为-40℃至150℃，传统芯片结温信息见最大额定值
提供多种封装可选，包括SOIC、仅新芯片提供SOT-89、仅传统芯片提供TO-92、仅传统芯片提供DSBGA

应用领域

伺服和步进驱动器
电池充电器
便携式仪器仪表
LED照明
家用电器
逻辑系统
工业供电

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	30V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	56dB@(120Hz)

	属性	参数值
	静态电流(Iq)	3.6mA
	噪声	125uV
	功能特性	热关断；过流保护
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
