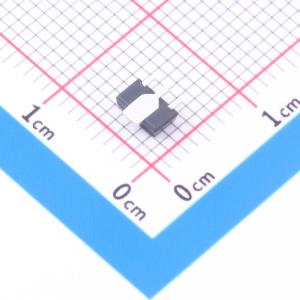

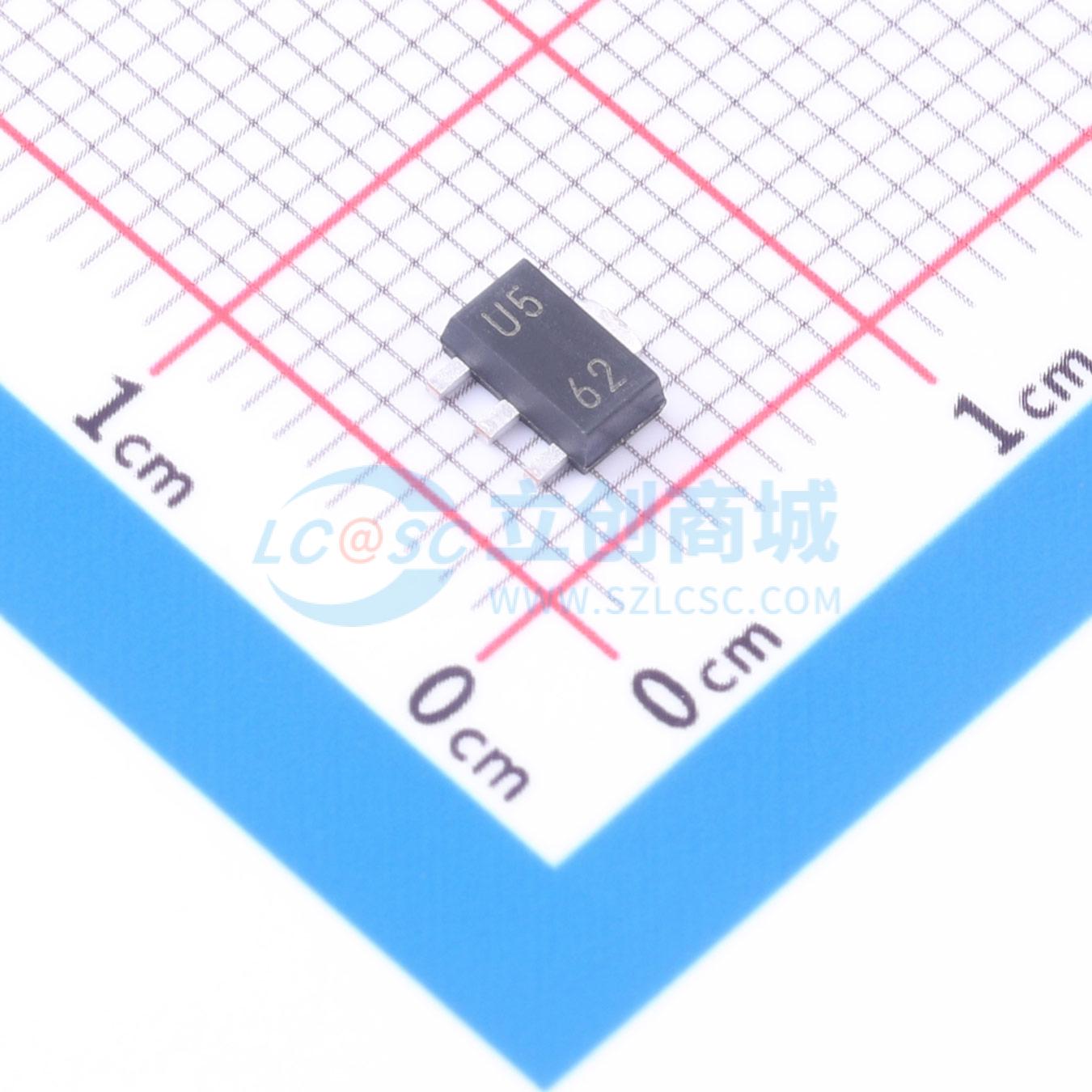

LM78L12PKR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM78L12PKR
商品编号: C54783437
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 1.85克(g)

商品参数

商品概述

LM78L 系列（本文档中统称为 LM78Lxx）正向线性稳压器可提供多种固定输出电压，因此这些器件适用于各种应用。作为齐纳二极管与电阻器组合的替代方案，LM78Lxx 通常可实现两个数量级的有效输出阻抗提升，并降低静态电流。该系列稳压器支持板载局部稳压，可消除单点稳压带来的供电分布问题。其可用电压规格使 LM78Lxx 适用于逻辑系统、仪表、工业电力输送等应用。配有新芯片的 LM78Lxx 可采用 SOIC (D) 封装和SOT-89 (PK) 封装。LM78Lxx 系列稳压器可提供高达100mA 的输出电流。内置限流功能将峰值输出电流限制在安全值。如果内部功率耗散过高，热关断电路可防止 IC 过热。

商品特性

最高30V工作电压，新芯片最大值为45V，旧芯片最大值为35V
可提供多种固定输出电压，新芯片输出电压包括3.3V、5V、6V、12V、15V，旧芯片输出电压包括5V、6.2V、8.2V、9V、12V、15V
输出电流100mA
内部热过载保护
输出电流限制
无需外部元件即可实现稳定性
新芯片宽最大结温范围为-40℃ 至 150℃，旧芯片宽最大结温请参阅最大额定值
提供多种封装选项，包括SOIC；SOT-89仅新芯片提供；TO-92仅旧芯片提供；DSBGA仅旧芯片提供

应用领域

伺服和步进驱动器
电池充电器
便携式仪器
LED照明
电器
逻辑系统
仪表
工业电力输送

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	30V
	输出电压	12V
	输出电流	100mA
	电源纹波抑制比(PSRR)	50dB@(120Hz)

	属性	参数值
	静态电流(Iq)	3.8mA
	噪声	290uV
	功能特性	热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
