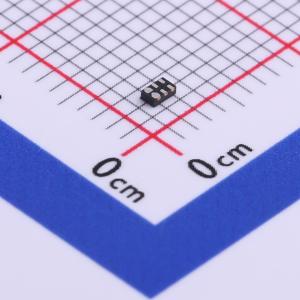

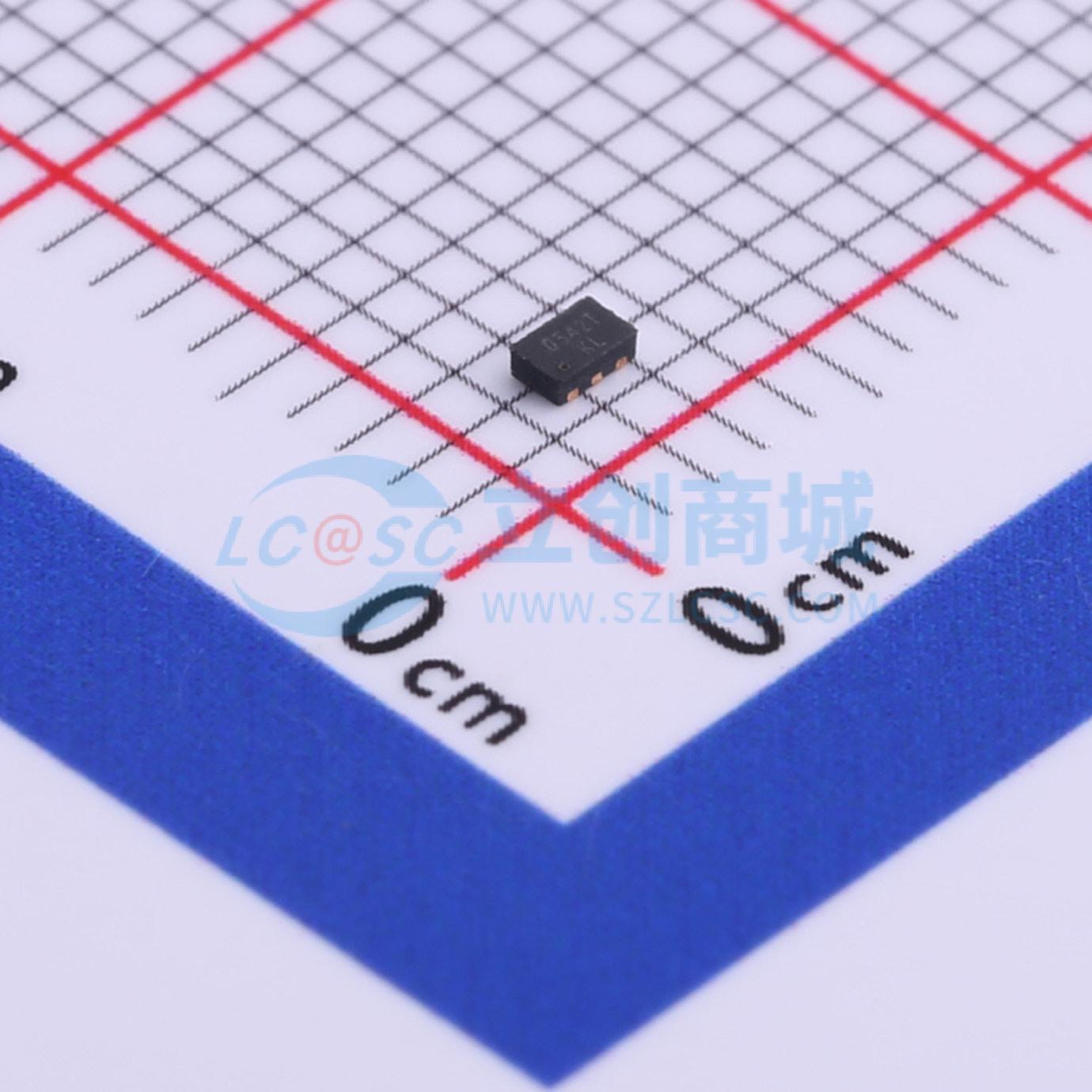

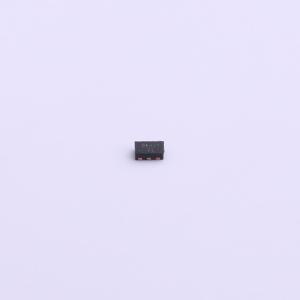

温馨提醒：图片仅供参考，商品以实物为准
TPRCLAMP0542T
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：0.5pF（典型值）。 低工作电压：5.0V。 低钳位电压。 IEC61000-4-4（EFT）40A（5/50ns）。 IEC61000-4-5（Lightning）6A（5/50ns）。应用：USB 2.0。 HDMI 1.3
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP0542T
- 商品编号
- C558422
- 商品封装
- DFN-6(1x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 超低电容，典型值为 0.5pF
- 低工作电压：5.0V
- 低钳位电压
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC61000-4-5（浪涌）5A（5/50ns）
应用领域
- USB 2.0
- HDMI 1.3
- SATA 和 eSATA
- DVI
- IEEE 1394
- PCI Express
- 便携式电子设备
- 笔记本电脑
