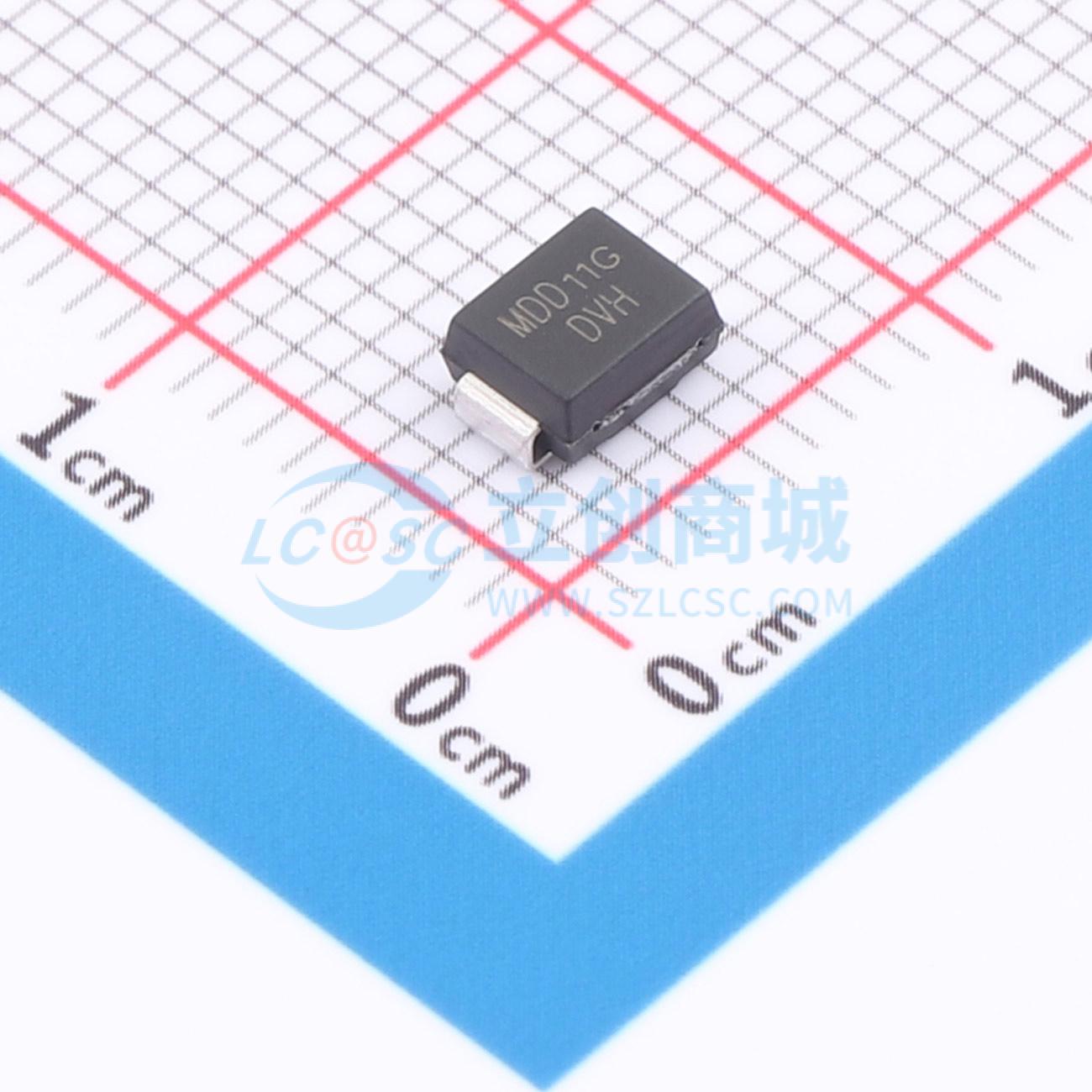

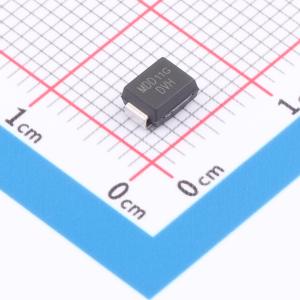

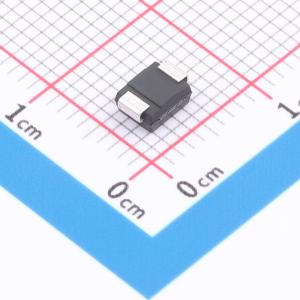

温馨提醒：图片仅供参考，商品以实物为准
1.0SMBJ85CA
表面贴装瞬态电压抑制器，适用于表面贴装应用，低外形封装，内置应变消除，玻璃钝化结，低电感，钳位能力出色，响应时间快
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双向TVS,截止电压：85V，峰值浪涌电流(10/1000μs）：7.3A, 峰值浪涌功率(10/1000μs）：1000W
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 1.0SMBJ85CA
- 商品编号
- C54741592
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.190633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 85V | |
| 钳位电压 | 137V | |
| 峰值脉冲电流(Ipp) | 7.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1kW@10/1000us | |
| 击穿电压(VBR) | 104V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低外形封装
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1000W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 典型反向电流在10V以上小于1μA
- 高温焊接：端子在260℃下持续10秒
- 塑料封装符合UL 94V - 0阻燃等级
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
